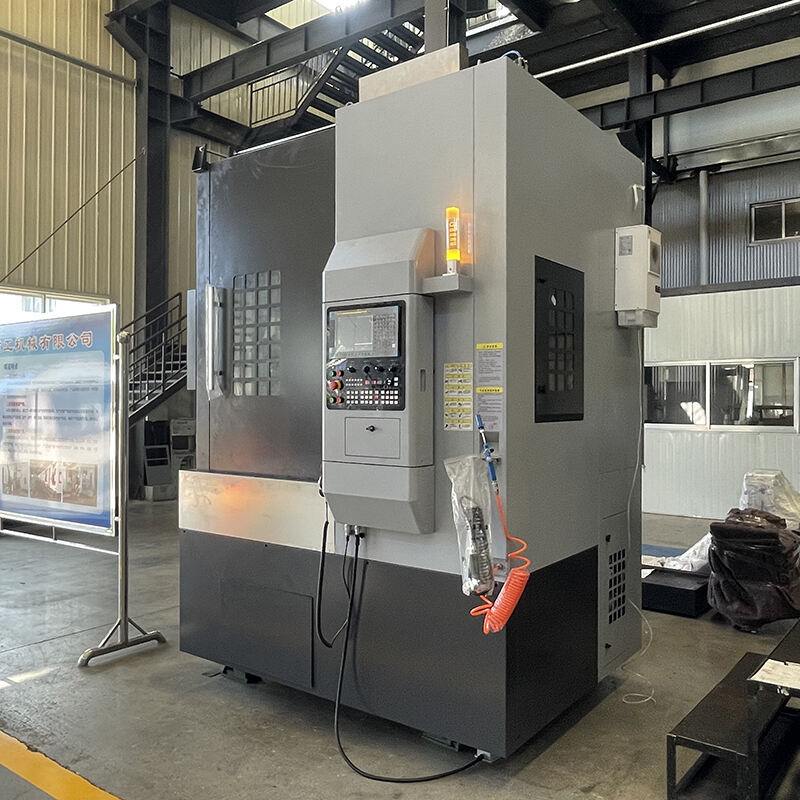

Tornio CNC verticale VTC60

La serie VTC di torni verticali CNC a singola colonna è un prodotto ad alta tecnologia elettromeccanica che la nostra azienda ha sviluppato assorbendo tecnologie avanzate di progettazione e produzione, implementando standard di precisione aziendale, equipaggiata con componenti funzionali avanzati nazionali e internazionali, e raggiungendo una potente capacità di taglio nelle prestazioni strutturali. La tavola lavorativa è sovradimensionata, la macchina presenta un'alta rigidità statica e dinamica, tutti i movimenti sono sicuri e affidabili, la durata è lunga e l'efficienza di lavorazione è elevata.

  • Descrizione
  • APPLICAZIONE
  • Azienda

Questa macchina utensile è adatta per attrezzi di taglio in acciaio ad alta velocità, attrezzi di taglio in lega dura e vari attrezzi di taglio ad alte prestazioni, per lavorare pezzi in metallo nero, metalli non ferrosi e alcuni materiali non metallici. Può completare processi di lavorazione grezza e finitura come superfici cilindriche interne ed esterne, superfici coniche interne ed esterne, facce, incavi, scalini e archi circolari sulla macchina. È adatta per il trattamento di parti con grandi dimensioni di produzione, alta precisione di lavorazione e elevate richieste di coerenza dimensionale.

图片 3.png

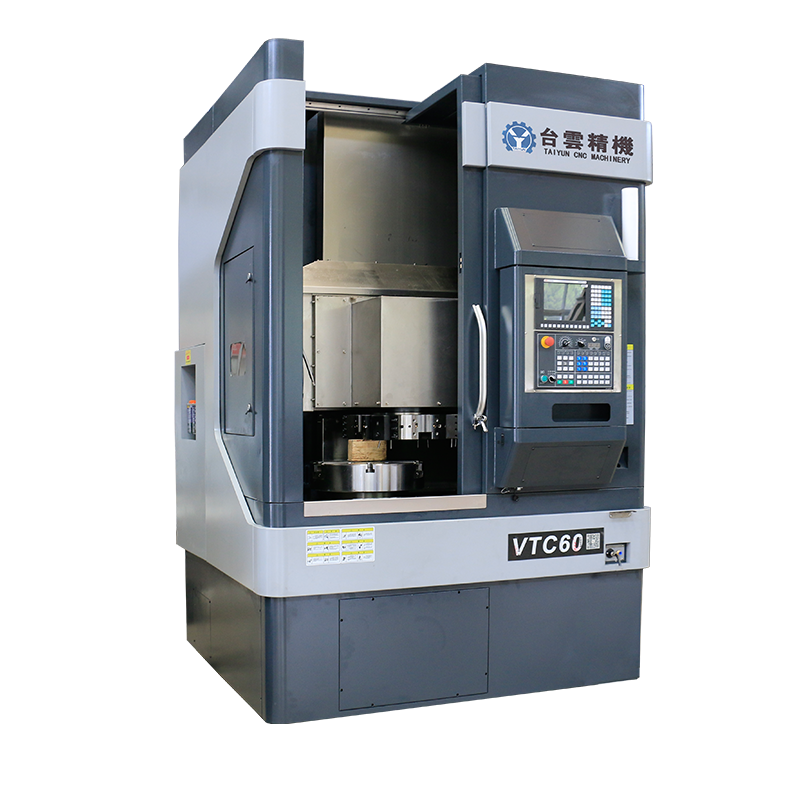

Tornio CNC verticale VTC60

Supporto alla personalizzazione

1. Letto

Il letto è realizzato in ghisa grigia di alta qualità della classe HT300, che è stata invecchiata termicamente e sottoposta a alleviamento dello stress. Il materiale è una ghisa ad alta resistenza e basso stress, e sono state adottate misure efficaci per l'assorbimento degli urti.

图片 1.png

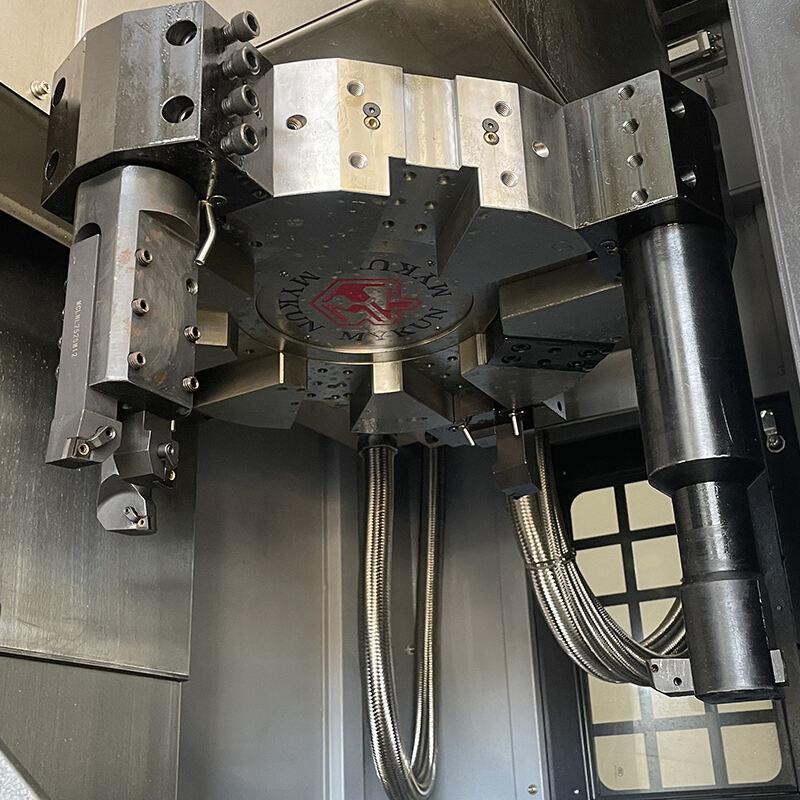

2. Sezione della torre dei coltelli

图片 2.png

L'unità porta-attrezzi ha varie configurazioni, e gli utenti possono scegliere liberamente in base alle loro esigenze effettive e alle abitudini d'uso.

Configurazione standard: portatool da 8 posti orizzontale taiwanese, questa serie di portatool è controllata da motori a servocomando, può selezionare rapidamente gli attrezzi in entrambe le direzioni, è bloccata idraulicamente e estremamente rigida;

Portatool verticale taiwanese a 4 stazioni con tecnologia servo, questo portatool ha una struttura progettata in modo eccellente e alta rigidità, utilizza la tecnologia servo per la rotazione, l'indexing e il blocco idraulico, e la rotazione e l'indexing sono stabili e precisi, specialmente adatti per la lavorazione di componenti nel settore automobilistico.

图片 3.png

3. ​Configurazione della potenza a variazione infinita azionata da servo

图片 4.png

La morsetta standard di questa macchina utensile è una morsetta idraulica con una specifica di 24 pollici. La morsetta è una morsetta impermeabile, e c'è una striscia di sigillatura al punto di accoppiamento scorrimento tra la carrucola della morsetta e il corpo del disco, che può prevenire efficacemente la fuoriuscita del raffreddante verso il mandrino attraverso la morsetta e impedire che le schegge entrino nella superficie scorrevole danneggiando la carrucola.

4. Sezione del mandrino

L'unità di fusione di questa serie di macchine utensili adotta nella progettazione la struttura attualmente avanzata e matura a livello internazionale. Il supporto anteriore del fuso è composto da un rolamento a rulli cilindrici a doppia fila e da un rolamento a sfere con contatto angolare a doppia spinta, mentre il supporto posteriore è un rolamento a rulli cilindrici a doppia fila; il rolamento utilizza cuscinetti per fusoni di precisione importati, e il rolamento viene lubrificato con grasso ad alta velocità importato. Le precariche assiali e radiali del sistema del fuso possono essere regolate con una rondella, offrendo un'elevata rigidità radiale e assiale. Lo scarto radiale può essere regolato con l'anello interno del rolamento a rulli per ottenere la migliore precisione di lavorazione e una bassa temperatura operativa.

图片 5.png
图片 6.png

Il motore principale di questa serie di macchine utensili fa ruotare la mandrel attraverso una cinghia sincrona importata, garantendo così l'efficienza elevata, il basso rumore e il basso livello di vibrazione del sistema di trasmissione completo per soddisfare i requisiti di taglio in varie condizioni come bassa velocità e alta coppia e alta velocità e alta potenza della macchina utensile. La testa mandrino e la base sono collegate insieme tramite fori, in modo che l'unità mandrino della macchina utensile abbia alta rigidità.

5. Sistema di avanzamento

L'asse X/Z è azionato da un motore a servocomando e è connesso direttamente all'elica a sfera attraverso un accoppiamento elastico. L'elica a sfera è installata con entrambi i lati fissati.
Entrambe le guide rail delle assi utilizzano guide rotolanti cilindriche taiwanesi, che sono di tipo a carico bilanciato su quattro direzioni, con alta precisione, grande carico e alta velocità di spostamento dei rulli. I suoi vantaggi straordinari sono dimensioni ridotte, alta precisione e basso costo di manutenzione. È la configurazione preferita per gli utenti che cercano alta precisione e alto rapporto qualità-prezzo, ed è particolarmente adatta per situazioni con requisiti elevati per la coerenza delle dimensioni dei pezzi.

图片 7.png

6. Protezione della sicurezza

Questa macchina utensile ha una protezione a schermo completo e prevede diverse misure di protezione della sicurezza. La progettazione della porta protettiva in vetro temperato garantisce la sicurezza della macchina e delle persone.

Quando la macchina utensile incontra un'improvvisa interruzione di alimentazione esterna o un guasto, a causa del particolare progetto del circuito di controllo, l'asse della macchina utensile non può muoversi e il motore di raffreddamento, ecc., se già nello stato "avviato", entrerà nello stato "fermo"; se già nello stato "fermo", non può entrare nello stato di avvio automaticamente, garantendo la sicurezza della macchina utensile. In caso di improvvisa interruzione di alimentazione o di guasto, il menu dei programmi memorizzato nel computer non andrà perduto.

La macchina utensile è dotata di un dispositivo di allarme e di un pulsante di emergenza per prevenire che vari malfunzionamenti improvvisi causino danni alla macchina. Grazie al progetto ragionevole del software, l'allarme può essere visualizzato con testo e numero di allarme sul display, e indicato dalla luce indicatrice sul pannello operativo; la macchina utensile suddivide i metodi di gestione degli allarmi in tre categorie a seconda della situazione: "fermo d'emergenza" per allarmi di emergenza; "fermo alimentazione" per allarmi generali; e solo "promemoria" per errori operativi.

Garanzia del servizio post-vendita

A: Le condizioni e il periodo in cui il fornitore è responsabile della qualità: Dopo l'accettazione della macchina utensili, inizia il periodo di garanzia, che è di dodici mesi. L'attrezzatura prevede tre garanzie e il periodo di garanzia è di un anno.

B : Se l'attrezzatura si guasta durante l'uso, il fornitore risponderà entro 2 ore dopo aver ricevuto la notifica dall'acquirente e proporrà una soluzione entro 8 ore. Se è necessario un intervento sul posto, verranno assegnati personale all'acquirente entro 48 ore per gestire la situazione.

C : In caso di malfunzionamento durante il periodo di garanzia, il fornitore fornirà servizi gratuiti di riparazione (tranne i danni alla macchina causati da fattori umani da parte dell'acquirente o dell'utente finale); verranno addebitati costi per i malfunzionamenti causati da un utilizzo improprio.

D : Dopo che la macchina arriva nella fabbrica dell'utente, se il lavoro di installazione e messa a punto non può essere eseguito in tempo a causa delle ragioni dell'acquirente, il periodo di garanzia scadrà 12 mesi dopo l'arrivo presso l'utente, e non verrà più fornito il servizio delle tre garanzie.

E : Gli standard di precisione dell'attrezzatura sono forniti dal fornitore insieme al contratto.

Parametri della Macchina

1.Nome dell'attrezzatura

Tornio verticale CNC

2. Modello

VTC60

3. Sistema

Sistema Guangshu 980TC3

Trip

asse x 425mm asse z 600mm

Capacità

Diametro massimo di oscillazione φ650mm Diametro massimo di tornitura φ600mm

Mandrino

Velocità massima del mandrino 100~1000rpm Potenza del motore della testa portafermenti 18.5Kw\/750rpm
Coppia nominale dell'asse principale 470N.M Cuscinetto del mandrino Fag tedesco
Rollerino anteriore NN3032K Dimensioni [buco interno x diametro esterno x altezza]

φ160×φ240×60

ROULETTE POSTERIORE

NN3026K

Dimensioni [buco interno x diametro esterno x altezza]

φ130×φ200×52

Diametro esterno del mandrino

φ160mm

Rapporto di riduzione

1:2

VIA DI SCORRIMENTO—Carreggiata Dura

via di scorrimento asse x

2 pezzi, larghi 45mm

via di scorrimento asse Z

2 pezzi, larghi 55mm

Vite a sfera -- Taiwan Shangyin/Yintai

Precisione della scala a sfera C3 Diametro scala a sfera x.y.z x: φ40mm
z: φ50mm

Sistema di Controllo

Accessori standard Guangshu 980TC3 Motore asse X 18Nm
motore asse Z 30nm

Velocità di avanzamento

X, Z, velocità di avanzamento rapido

16m/min

Sistema di raffreddamento per la tagliatura

Motore di raffreddamento 450W+750W Uscita pompa acqua 4m³/
Nastro trasportatore (catena a piastre) Raffreddamento e condizionamento per armadi elettrici

Precision

Posizionamento ripetitivo 0.007mm Posizionamento 0,01mm
Incremento minimo di ingresso 0.001mm

RICHIESTA DI ALIMENTAZIONE

Fonte di alimentazione 3¢-AC 380V 50HZ±5% Consumo di energia 35 kW
La macchina utensile ha protezione a terra e protezione da spegnimento Luci indicatrici tricolori per lo stato di funzionamento della macchina utensile

Altri

La pressione idraulica regge 2.2KW/50Hz-40L Peso della macchina 7500 kg
Superficie terrestre (lunghezza x larghezza x altezza) circa 2200*2000*3050mm


Questa macchina utensile è adatta per attrezzi di taglio in acciaio ad alta velocità, attrezzi di taglio in lega dura e vari attrezzi di taglio ad alte prestazioni. Può lavorare metalli neri, metalli non ferrosi e alcuni materiali non metallici. Può eseguire processi di lavorazione grezza e finitura, come superfici cilindriche interne ed esterne, superfici coniche interne ed esterne, facce, tagli di solchi, scalini e archi circolari sulla macchina utensile. Adatto per la lavorazione di componenti con grandi quantità, alta precisione di lavorazione e elevate richieste di coerenza dimensionale.

图片2.pngVisita del cliente


FAQ

1. Potete fornire un servizio di personalizzazione del design?

Sì, supportiamo ODM / OEM, e possiamo progettare e personalizzare modelli esclusivi in base alle vostre esigenze.

2.Come scegliere la macchina più adatta?

R: Mi dica le sue specifiche. Possiamo scegliere il modello migliore per voi. Puoi anche inviarci il disegno del prodotto. Sceglieremo la macchina più adatta per voi.

3.Quali sono le vostre condizioni di pagamento?

A: 30% di acconto dopo il contratto, 70% di pagamento prima della spedizione, può essere discusso in base alla vostra situazione.

4.Dove si trova la nostra fabbrica?

R: La nostra fabbrica si trova nella città di Tengzhou, Zaozhuang. Cina, codice postale 277500. Benvenuti a trovarci.

- 5°. Qual è il vostro tempo di consegna?

Il tempo di consegna è di 7-10 giorni. Se si sceglie una configurazione speciale, il tempo di consegna sarà corrispondentemente esteso
