Mesin bubut vertikal Taiyun KD800 menggunakan struktur unit assembly yang cepat, presisi tinggi, dan kekakuan tinggi, dengan bantalan seri NN untuk stabilitas yang lebih baik. Menggunakan rel panduan Taiwan presisi tinggi untuk memastikan akurasi.
Seri KD800 CNC tunggal kolom vertikal penggiling adalah produk integrasi elektromekanis berteknologi tinggi yang dikembangkan oleh perusahaan kami, yang telah menyerap teknologi desain dan manufaktur terkini, menggunakan metode desain optimasi CAD, menerapkan standar presisi perusahaan, dilengkapi dengan komponen fungsional canggih dalam dan luar negeri, mencapai pemotongan kuat dalam hal performa struktural, meja kerja berat, kekakuan dinamis dan statis tinggi dari dasar mesin, gerakan aman dan andal, umur panjang, dan efisiensi pengolahan tinggi.
VTC800 Pemesin CNC Vertikal
Dukungan kustomisasi
Bahan tempat tidur adalah abu-abu berkualitas tinggi besi tuang kelas HT300, yang telah mengalami penuaan termal dan perlakuan annealing pelepasan stres. Bahan terbuat dari besi tuang tegangan rendah kekuatan tinggi dan tindakan peredaman guncangan yang efektif diambil.
Pemegang pisau memiliki beberapa konfigurasi, dan pengguna dapat memilih secara bebas sesuai dengan kebutuhan aktual dan kebiasaan penggunaan mereka.
Konfigurasi standar: pemegang pisaupenggalan Taiwan horizontal 8 stasiun, seri pemegang pisau ini dikendalikan oleh motor servo untuk indeks, yang dapat dengan cepat memilih pisau di kedua arah, dengan penguncian hidrolik dan kekakuan ekstrem;
Pemegang alat servo delapan stasiun horizontal Taiwan memiliki struktur desain yang unggul dan kekakuan tinggi. Ini menggunakan teknologi servo untuk indeks, pembagian, dan penguncian hidrolik, memastikan indeks yang lancar dan akurat, dan sangat cocok untuk pemrosesan komponen industri otomotif.
Cangkang standar dari mesin ini adalah cangkang hidrolik dengan spesifikasi 24 inci. Cangkangnya adalah cangkang tahan air, dan ada strip penyegelan di sambungan geser antara cangkang geser dan tubuh cakram, yang dapat secara efektif mencegah pendingin bocor ke poros utama melalui cangkang dan mencegah serpihan masuk ke permukaan geser dan merusak geser.
Bagian wajah chuck memiliki 3 slot berbentuk T, membuatnya praktis bagi pelanggan untuk mengganti berbagai fixture dan jig. Ini memiliki fleksibilitas yang baik dan dapat memenuhi kebutuhan pengguna untuk memproses berbagai jenis bagian.
Unit poros dari seri mesin ini menggunakan struktur canggih dan matang dari desain internasional saat ini. Penopang depan poros utama terdiri dari bearing rol silinder dua baris dan bearing bola kontak sudut dua arah, sedangkan penopang belakang adalah bearing rol silinder dua baris; Bearing menggunakan bearing poros presisi impor, dan pelumasan bearing menggunakan grease kecepatan tinggi impor. Preload axial dan radial sistem poros dapat disesuaikan dengan mur, yang memberikan kekakuan radial dan axial yang tinggi. Cincin dalam bearing rol dapat menyesuaikan clearance radial, sehingga mencapai presisi pemrosesan terbaik dan suhu kerja lebih rendah.
Motor utama dari seri mesin ini menggerakkan poros untuk berputar melalui sabuk sinkron impor, memastikan efisiensi tinggi, suara rendah, dan getaran rendah dari seluruh sistem transmisi untuk memenuhi kebutuhan pemotongan dalam berbagai kondisi seperti torsi tinggi pada kecepatan rendah dan daya tinggi pada kecepatan tinggi dari mesin. Kotak poros dan alas diintegrasikan melalui lubang, sehingga memberikan keteguhan tinggi pada assembly poros mesin.
Sumbu X/Z ditenagai oleh motor servo dan terhubung langsung ke sekrup bola melalui kopling elastis. Sekrup bola menggunakan metode pemasangan tetap pada kedua ujungnya.
Kedua rel panduan poros menggunakan pasangan rel bergulir silinder dari Taiwan, yang merupakan tipe beban sama empat arah, dengan presisi tinggi, kapasitas beban besar, dan kecepatan gerakan roller yang cepat. Keunggulan utamanya adalah ukuran kecil, presisi tinggi, biaya pemeliharaan rendah, dan merupakan konfigurasi pilihan bagi pengguna yang mengejar presisi tinggi dan efisiensi biaya. Sangat cocok untuk kesempatan yang memerlukan konsistensi tinggi dalam ukuran komponen.
Mesin ini adalah mesin CNC otomatis tinggi, dilengkapi dengan cairan
Sistem tekanan. Komponen kontrol hidrolik utama dari sistem hidrolik dipilih dari sumber
Merk terkenal atau produk domestik berkualitas tinggi.
Mesin menggunakan sistem pelumasan otomatis terpusat buatan dalam negeri dan memiliki fungsi peringatan tingkat cairan dan tekanan.

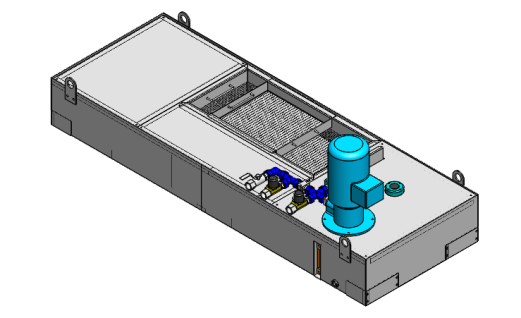

Pompa pendingin dari mesin ini memiliki debit 4m ³/jam dan head 40 meter. Tangki air pendingin dipisahkan dari mesin utama untuk memastikan bahwa ketepatan mesin tidak terpengaruh secara negatif oleh panas pemotongan. Dengan menggunakan pompa pendingin, pipa air di dasar mesin terhubung untuk membilas serpihan besi di bagian mesin, sehingga mengurangi dampak material limbah pada mesin.
Mesin ini dilengkapi dengan konveyor chip rantai tarik, yang digunakan untuk mengumpulkan dan mengangkut berbagai jenis chip yang bergulir, berkelompok, berbentuk blok, serta serpihan tembaga, aluminium, besi cor, dan lainnya.
A : Ketentuan dan periode kapan pemasok bertanggung jawab atas kualitas: Setelah mesin diterima, akan memasuki periode garansi, yaitu selama dua belas bulan. Perangkat menerapkan tiga jaminan dan periode garansi adalah satu tahun.
B : Jika peralatan gagal saat digunakan, pemasok akan merespons dalam waktu 2 jam setelah menerima pemberitahuan dari pembeli dan menawarkan solusi dalam 8 jam. Jika diperlukan pemrosesan di lokasi, personel akan dikirim ke pembeli dalam waktu 48 jam untuk menanganinya.
C : Jika kerusakan terjadi selama masa garansi, pemasok akan memberikan layanan perbaikan gratis (kecuali untuk kerusakan pada mesin yang disebabkan oleh faktor manusia oleh pembeli atau pengguna akhir); biaya akan dikenakan untuk kerusakan yang disebabkan oleh penggunaan yang tidak tepat.
D : Setelah mesin tiba di pabrik pengguna, jika pekerjaan pemasangan dan penyetelan tidak dapat dilakukan tepat waktu karena alasan pembeli, periode garansi akan berakhir 12 bulan setelah kedatangan mesin ke pengguna, dan layanan jaminan tiga poin tidak akan lagi diberikan.
E : Standar ketepatan peralatan disediakan oleh pemasok bersama dengan kontrak.
| Parameter mesin | |||
|---|---|---|---|
1.Nama peralatan |
Bubut CNC vertikal |
2. Model |
KD800 |
3. Sistem |
FANUC 0i-TF |
||
Trip | |||
| sumbu x | 450mm | sumbu z | 500mm |
Kapasitas | |||
| Diameter ayunan maks. | φ950mm | Diameter pengeboran maks. | φ850mm |
| Kecepatan Maksimal Pemotongan | 500mm | ||
POROS UTAMA | |||
| Kecepatan poros utama | 50-300rpm | Motor poros servo | 22 |
| Dimensi-Luar | φ180mm | ||
Chuck & Pengganti alat otomatis | |||
| Jenis Chuck | Tangan hidrolik tiga rahang | Dia.Chuck | 32 inci |
| Stasiun kerja | Delapan stasiun+delapan stasiun | ||
Akurasi | |||
| Pemosisian ulang | ±0.0012mm | Posisi | ±0,02mm |
| Penambahan input terkecil | ±0.001mm | ||
KEBUTUHAN DAYA | |||
| Sumber Daya | 3￠-AC 380V 50HZ±5% | Konsumsi daya | 35kw |
| Alat mesin memiliki perlindungan tanah dan perlindungan pemadaman listrik | √ | Lampu indikator tiga warna untuk status kerja alat mesin | √ |
Lainnya | |||
| Bobot silang | 12000kg | Luas lantai (panjang x lebar x tinggi) | 3450*2550*3250mm |
Perangkat tersebut menggunakan perlindungan tertutup penuh, dan perangkat pelindungnya aman serta dapat diandalkan, yang harus sesuai dengan Peraturan Teknis Umum untuk Perlindungan Keamanan Pada Mesin Bubut Logam GB15760-1995. | |||

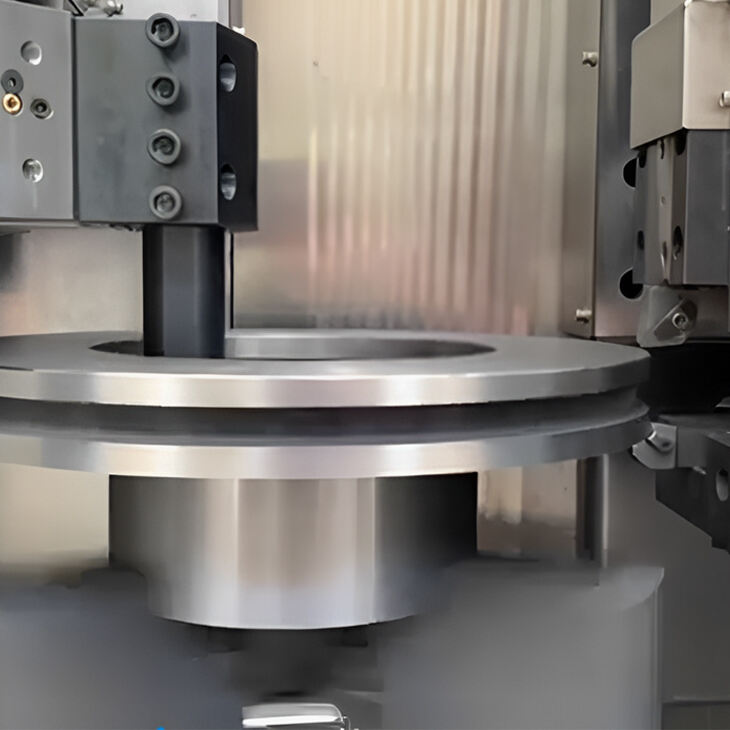

Mesin ini cocok untuk alat potong baja kecepatan tinggi, alat potong paduan keras, dan berbagai alat potong kinerja tinggi lainnya. Bisa memproses logam hitam, logam non-ferrous, dan beberapa bahan kerja non-logam. Dapat menyelesaikan proses mesin kasar dan halus seperti permukaan silinder dalam dan luar, permukaan kerucut dalam dan luar, wajah ujung, pemotongan celah, tangga, dan busur lingkaran pada mesin. Cocok untuk memproses komponen dengan jumlah produksi besar, akurasi pengolahan tinggi, dan persyaratan ketat untuk konsistensi dimensi.
Kunjungan pelanggan
Ya, kami mendukung ODM / OEM, dan dapat merancang dan menyesuaikan model eksklusif sesuai dengan kebutuhan Anda.
A: Tolong beri tahu spesifikasi Anda. Kami bisa memilih model terbaik untuk Anda. Anda juga bisa mengirimkan gambar produk. Kami akan memilih mesin yang paling cocok untuk Anda.
A: 30% pembayaran uang muka setelah kontrak, 70% pembayaran sebelum pengiriman, dapat dibahas sesuai dengan situasi Anda.
A: Pabrik kami terletak di Kota Tengzhou, Zaozhuang. China, kode pos 277500. Selamat datang untuk mengunjungi kami.
Waktu pengiriman adalah 7-10 hari. Jika Anda memilih konfigurasi khusus, waktu pengiriman akan diperpanjang sesuai
