CK serija CNC enostolpcnih navpičnih točilnih strojev je visoke tehnologije elektromehanični integrirani izdelek, katerega je naša podjetja vstavila napredno načrtovanje in proizvodnjo, implementirala podjetne natančne standardizacije, opremljena z napredni funkcionalnimi komponentami doma in tuj, doseže močno režanje v strukturni učinkovitosti. Delovna plošča je preobremenjena, strojna oprema ima visoko dinamično in statično pevnost, vsa gibanja so varna in zanesljiva, življenjska doba je dolga, obdelovalna učinkovitost pa visoka.
VTC70 CNC navpično vrteča točilnica
Podpora prilagoditvi
Material za ogrodje je visokokakovostna siva litina HT300, ki je prodrgana termičnim zastarevanjem in raztopljanjem napetosti. Material je izdelan iz visokoobremenitve litine nizeke napetosti in so sprejete učinkovite ukrepe za pritoženje.

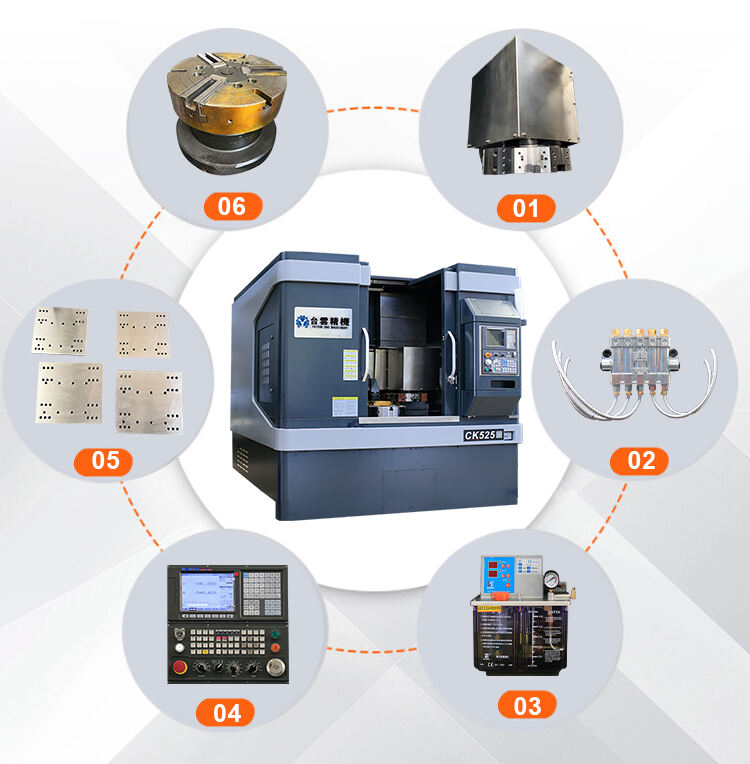

Držalo za nož ima več konfiguracij, uporabniki pa lahko prosto izbirajo glede na svoje dejanske potrebe in navade pri uporabi.
Standardna konfiguracija: talajski vodoravni osemstojni nožni držalec, ta vrsta nožnih držalcev je za upravljanje z servo motorji pri indeksiranju, ki lahko hitro izbirata noža v obeh smerih, z hidravličnim zaklepom in zelo visoko krutostjo;
Talajski vodoravni osemstojni servo nožni držalec ima odlično konstrukcijsko obliko in visoko krutost. Uporablja servo tehnologijo za indeksiranje, deljenje in hidravlični zaklep, kar zagotavlja gladko in točno indeksiranje, in je posebej primerni za obdelovanje delov v avtomobilski industriji.
Standardni škrapniki tega strojnega orodja je hidravlični škrapnik z specifikacijo 24 palcev. Škrapnik je vodenjakozavitek škrapnik, na sušenjski priležnosti med škrapnikom in diskom je trak za zapiranje, ki učinkovito preprečuje, da se hlinitina presuje skozi škrapnik do glave in preprečuje, da se strže vstopijo v sušenjsko ploskev in poškodujejo sušenj.
Vrtnica na strani ima 3 T-oblika sloti, kar je praktično za stranke, saj lahko zamenjajo različne nameščaje in orodja. Imajo dobro prilagodljivost in lahko izpolnijo zahteve uporabnikov za obdelovanje različnih delov.
Vrtenjska enota tega serija strojev uporablja napredno in zrelo gradivo v sedanji mednarodni dizajn. Prednja podpora glavne osi sestoji iz dvovrstnega valjnega kotalnega nosilca in dvosmernega napovednega kotalnega nosilca s kroglim kontakom, zadnja pa je dvovrstni valjni kotalni nosilec; Kotalni nosilec uporablja uvožene natančne vrtenjske kotalne nosilce, pri čemer je smarvanje kotalnega nosilca namenjeno uvozu visoko hitrostnih maščob. Osična in stranska prednapetost vrtenjskega sistema se lahko prilagaja s pomočjo metlice, kar ji omogoča visoko osično in stransko pevnost. Notranji prsten kotalnega nosilca lahko prilagaja stransko praznino, s čimer doseže najboljšo obdelovalno natančnost in nižjo delovno temperaturo.
Glavni motor tega serija strojnih orodij vodi vrtečo os prek uvoženih sinhroniziranih pasov, kar zagotavlja visoko učinkovitost, nizek hlajenj in majhne vibracije celotnega prenosnega sistema, da se izpolnijo reževalne zahteve različnih pogojev, kot so nizko hitrosti z visoko točnostjo in visoke hitrosti z visoko močjo strojnega orodja. Osovina in podstavek so integrirana skozi otroke, kar strojnemu orodju omogoča visoko pevnost osnovne enote.
Os X/Z je vodena s servomotorjem in neposredno povezana z kroglim škrabilom prek elastičnega združenja. Krogli škrabil je nameščen z fiksno namestitvijo na obeh straneh.
Oba vodilna računa uporabljata talijanske krožne valjaste točkovne vodilne pare, ki so tipa enakega nosilnega vseh štirih smeri, z visoko natančnostjo, velikim nosilnim zmogojem in hitrim premikanjem valjev. Njihove izjemne prednosti so majhna velikost, visoka natančnost, nizek strošek vzdrževanja in so prva konfiguracija za uporabnike, ki iščejo visoko natančnost in cenovno učinkovitost. Posebej je primerna za primer, ko je potrebna visoka skladnost velikosti delov.
Ta strojni orač je visoko avtomatiziran CNC strojni orač, opremljen z tekočino
Pritiskni sistem. Glavni hidravlični nadzorni elementi hidravličnega sistema so izbrani iz poznanih
Znamke ali domačih visokokakovostnih izdelkov.
Strojni orač uporablja domačo centralizirano samodejno maščobno skupino in ima funkcije opozoril na ravno tekočine in pritiska.
Hladilna pumpe tega strojnega orodja ima protok 4 m³/h in napojno višino 40 metrov. Hladilna voda je ločena od glavnega motora, da se zagotovi, da ni točne presnosti strojnega orodja vplivala negativno režeca toplota. S hladilno pumo so vodovodi na osnovi stroja povezani za iznenančenje železnih strupin s strojnega telesa, s čimer se zmanjša vpliv odpadnih materialov na stroj.
Ta strojni postaj je opremljen s polnim zaščitnim pokrovom in upošteva večje varnostne ukrepe. Posiljeno steklo na zaščitni vrati zagotavlja varnost tako strojnega postaja kot osebja.
Ko strojni postaj sreča nenadno zunanjega izklopa elektroenergije ali samodejne napake, zaradi posebnega dizajna upravnega kroga, osi strojnega postaja ne moremo se gibati. Če je hladilni motor že v stanju "zagon", bo prešel v stanje "ustanovitev"; če je že v stanju "ustanovitev", ne more samodejno preiti v zagonsko stanje, kar zagotavlja varnost strojnega postaja. Pri nenadnih izklopilih ali napakah se meni programa shranjenega v računalniku ne izgubi.
Orodni stroj je opremljen s posredovalnim napravljem in gumbom za hitro ustavitveno, ki lahko preprečita različne nesrečne napake, da povzročijo poškodbe orodnemu stroju. Zaradi razumenega načrtovanja programske opreme se lahko opozorila prikažejo z besedilom in številki opozoril na spremljevalcu, označena z kazalci na operacijskem pultu; Orodni stroji razvrstijo metode obravnave opozoril v tri kategorije glede na situacijo: izvedba "hitrega ustavitvena" za hitra opozorila; Izvedi 'ustavitev podajanja' za splošna opozorila; Le zagotovite 'poziv' za operacijske napake.
A: Pogoji in obdobje, v katerem je ponudnik odgovoren za kakovost: Po sprejemu strojnega orodja začne obdobje jamstva, ki traja dvanajst mesecev. Oprema izvaja tri jamstva in obdobje jamstva je eno leto.
B : Če se oprema pokvari med uporabo, bo ponudnik v roku 2 ur po prejemu obvestila od kupca podal rešitev v roku 8 ur. Če je potrebna obravnava na lokaciji, bo osebje posredovalo do kupca v roku 48 ur.
C : Če pride do napake med jamstvenim obdobjem, bo ponudnik zagotovil brezplačne popravilne storitve (razen v primerih, ko je stroj pokvarjen zaradi človeškega dejanskega postradavka strani kupca ali končnega uporabnika); za napake, ki jih povzroči nepravilna uporaba, bo naložena stroškovna matura.
D : Ko prispeli stroj na zavod uporabnika, če ni mogoče opraviti namestitve in prilagajanja v določenem času zaradi razlogov strani kupca, bo jamstveno obdobje poteklo 12 mesecev po pristanku pri uporabniku, in storitve treh jamstev več ne bodo bile ponujene.
E : Standardi točnosti naprave jih določa ponudnik skupaj s pogodbo.
| Parametri stroja | |||
|---|---|---|---|

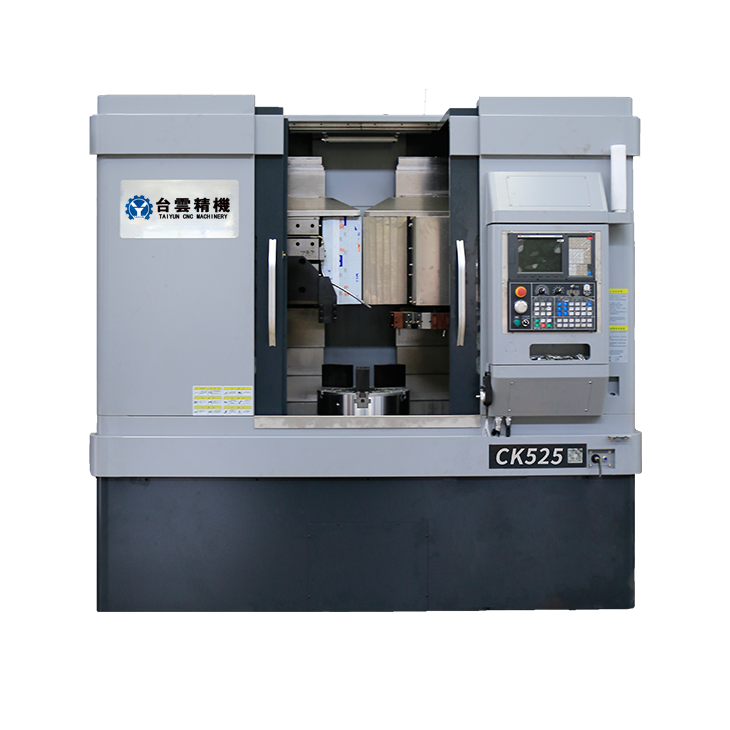

1. Ime naprave |
CNC vertikalna stružnica |
2. Model |
CK525 |
3. Sistem |
Huazhong 818F |
||
Trip | |||
| x-osa | 280mm | z-osa | 500mm |
Kapaciteta | |||
| Največji šibajoči premer | φ750mm | Največji vrteči premer | φ550mm |
Vreteno | |||
| Hitrost vretena | 50～1000obm/min | Moč motorja osi (servo motor osi) | 18,5KW |
| Vrsta vreda | A2-11 | Sprednji nosilci | NN3032K |
| Velikost [notranje vrtilo x zunanji premer x višina] | φ160×φ240×60 | Zadnja ogrodja | NN3026K |
Velikost [notranje vrtilo x zunanji premer x višina] |
φ130×φ200×52 |
Dimenzija - Zunanja |
φ160mm |
Svitek in avtomatska sprememba orodij | |||
Delovno mesto |
Dvojni vrstični nož (izbirni nožni stolp) |
||
PLAST—Tajvan Shangyin | |||
| smer x posuvnica | 4 kosov, 45mm široki | smer Z posuvnica | 4 kosov, 45mm široki |
Krogla ščitnica — Talijanska Shangyin | |||
| Standardna oprema | Guangshu 980TC3 | Motor za os Z | 18NM |
| Motor osi Z | 30NM | ||
Kontrolni sistem — Huazhong | |||
| Standardna oprema | Huazhong 818F | ||
| Motor X | 15Nm | Motor Z | 15Nm |
Hitrost podajanja | |||
| Hitrost hitrega presreta za osi X, Z | 12m/min | ||
Natančnost | |||
| Ponovna pozicioniranja | 0.007mm | Položaj | 0.012mm |
| Najmanjša povečava vnosov | 0.001mm | ||
ZAHTEVE PO MOČI | |||
| Vir napajanja | 3￠-AC 380V 50HZ±5% | Poraba energije | 35KW |
| Orodje ima zaščitno zazemljenje in zaščito ob izklopu | √ | Tribarvna kazalnica za delovno stanje stroja | √ |
Drugo | |||
| Hidravlični tlak je stabilen | Teža stroja | 8T | |
| Podlajna plošča (dolžina x širina x višina) | 3000x2200x3000 mm Za enostavnejše namestitev prenosnika strupov ohranite 3-meterski prostor za strojem. |
||
Ta strojna postaja je primerna za visokohastne oseke, tvrdmetanske oseke in različne visoke zmogljive oseke. Lahko obdeluje črno metalo, neželene metale in nekatere nekemikalne materialne delove. Na strojni postaji lahko izvede hrub in končni procesi obdelave, kot so zunanje in notranje valovite ploskve, zunanje in notranje stožčaste ploskve, končne ploskve, režnje, stopnje in krožne lokove. Primerna je za obdelavo delov s velikimi serijo, z visoko točnostjo obdelave in visokimi zahtevami po dimenzionalni usklajenosti.
Obisk stranke
Da, podpiramo ODM/OEM in lahko izdelujemo in prilagajamo ekskluzivne modele po vaših željah.
Prosim, povejte mi svoje specifikacije. Izbiramo najboljši model za vas. Lahko nam pošljete tudi risbo izdelka. Izbrali bomo najbolj primeren stroj za vas.
A: 30% predplačila po pogodbi, 70% plačila pred pošiljko, lahko se dogovorimo glede na vašo situacijo.
Odgovor: Naša tovarna se nahaja v mestu Tengzhou, Zaozhuang. Kitajska, poštna številka 277500. Toplo dobrodošli na obisk.
Dobavni čas je 7-10 dni. Če izberete posebno konfiguracijo, bo dobava čas ustrezno podaljšati
