Strojno orodje KD500 z dvema stolpcema je avtomatizirano CNC strojno orodje s strukturo z dvema stolpci, ki se uporablja za delo notranjih in zunanjih valovitih ploskev, stožnih ploskev, končnih ploskev, žlez in ševrov del. To strojno orodje je posebej primereno za delo točilnih diskov in drugih diskovnih komponent.

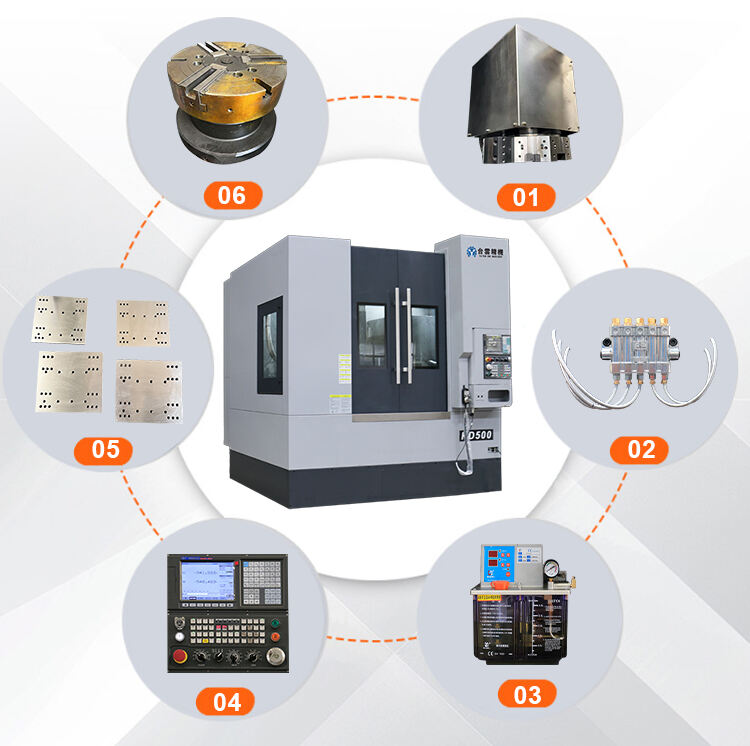

Šlepovalna stroj za točnike KD500
Strojno orodje KD500 z dvema stolpcema je avtomatizirano CNC strojno orodje s strukturo z dvema stolpci, ki se uporablja za delo notranjih in zunanjih valovitih ploskev, stožnih ploskev, končnih ploskev, žlez in ševrov del. To strojno orodje je posebej primereno za delo točilnih diskov in drugih diskovnih komponent.
Ta strojni postroj ima naslednje značilnosti:
1. Ključne komponente, kot so podstavek, stolp, klizna plošča stolpa in kliznik, so vse izdelane iz visokokakovostne sive litine (HT250). Razporeditev rebarske plošče je razumno ureditev, pri čemer vsaka komponenta preteče obdelavo termičnim utrpavanjem, da se zagotovi, da ima strojni postroj visoko moč in dolgoročno natančnost.
2. Strojno orodje uporablja dvostransko stolpečno konstrukcijo, z dvema skupinama kliznih sedišč in kliznih plošč, nameščenih na podlagi za ločeno nadzorovanje, kar učinkovito širi prostor in zaseda majhno površino. Dvojni stolp lahko hkrati obdeluje hrubostne in jemne delove, kar učinkovito poviša obdelovalno učinkovitost strank in zmanjša stroške proizvodnje, hkrati pa zagotavlja natančnost.
3. Osijski del strojnega orodja je osni enotnik, ki učinkovito zagotavlja natančnost obratne dela in rdečo. Notranji nosilci osnega enotnika so smarženi s posebnim mašnim mašcem, kar poenostavi namestitev in vzdrževanje. V primerjavi z prejšnjim oljem za smarženje se smanjšajo stroški uporabe osnega enotnika, hitrost je višja in delovanje stabilnejše.
4. Strojno orodje uporablja kotalarsko linearno vodilo. Imenuje izredno visoko črpajočo moč in sposobnost prenašanja pretežka. Znamenito je izboljšana lokacijska natančnost in nosilna zmogljivost vodoravne in navpične krmarjenjske gibanja strojnega orodja.
5. Valovski kotal strojnega orodja je neposredno povezan z valovskim kotalom CNC servmotorja skozi pas, in je opremljen s 30kW servmotorjem z neprekinjeno spreminjanjem hitrosti in širokim območjem hitrosti. Servmotorji lahko izpolnijo različne zahteve glede na hitrost vala za hrubno in natančno obrato vmesnikov.
6. Oba navpična in vodoravna napajanja sta avtomatsko nadzorovana s servmotorji. V obeh smerih obstajajo varnostne naprave.
7. Oba kraja žičnega visalice v navpični in vodoravni smeri strojnega orodja sta podprta s posebnimi lovci za visalice, pri čemer se uporablja struktura s prednapetjem, kar veliko poveča in zagotavlja točnost obrate komponentov strojnega orodja.
8. Strojno orodje uporablja elektro hidraulični oljepumpo za mednarodno avtomatsko oljevanje posameznih delov, kar zagotavlja oljevanje vsake paralele vožnje in paralele žične visalice, kar lahko podaljuje delovno dobo vsakega gibanjskega para.
9. Nosilci strojnih orodij z dvojnimi stolpcema lahko uporabljajo dvojne vodoravne CNC nosilce orodij, enostranske nosilce orodij, eno vrsto režnjev ali dvojno vrsto režnjev, hkrati pa izpolnjujejo zahteve obdelave delov. Uporaba vodoravnega nosilca orodij skrči čas zamenjave orodij in znatno poviša delovno učinkovitost.
10. Dodajte os Y glede na zahteve stranke, da bi izpolnile potrebe za obdelavo.
11. Spodnji del špindla je opremljen s samodejnim rotacijskim oljevalnim valjem. Samodejni rotacijsni oljevalni valj se lahko uporabi za nadzor prihvačevanja delov s pripravki ali za nadzor hidrauličnih svitek, kar zmanjša delovno težo delavcev in poviša učinkovitost.
| Parametri stroja | |||
|---|---|---|---|
| 1. Ime naprave | CNC vertikalna stružnica | 2. Model | KD500 |
| 3. Sistem | Siemens 828D | ||
| Trip | |||
| x-osa | 300mm | z-osa | 500mm |
| y-osa | 60mm | ||
| Kapaciteta | |||
| Največji šibajoči premer | φ650mm | Največji vrteči premer | φ500mm |
| Največja obratna hitrost | φ650mm | ||
| Vreteno | |||
| Hitrost vretena | 100～1000 obr./min | Moc motorja špindla (hitrost/tork) | 30Kw (750rpm/min, 380N.M) |
| Vrsta vreda | A2-11 | Glavna gred | Nemčija FAG/Japan NSK |
| Sprednji nosilci | NN3032K | Zadnja ogrodja | NN3026K |
| Trdnost valja | HRC58-62 | Dimenzija - Zunanja | φ160mm |
| Samodejni menjalnik orodja | |||
| Delovno mesto | Hidravlično vodoravno osemstajno tornišče | Specifikacije tornišča | Sredina tornika je visoka 125mm |
| Specificacije režnje | Obratna stran 380mm standard | chuck, prosim. | 18 palčni hidraulični čep |
| Grindvaljka | |||
| Oblika strojnega orodja za podporo | Dno flange pri ramu avtomobila | Parametri moči vretena | 9KW spremenljiv pogon z frekvenčno regulacijo hitrosti |
| Natančnost in smarčenje vretena | 0,002mm, visokohitrostna mašna | Hitrost in hlađenje | 100-4000 obratov na minuto, prisilno vodeno hlađenje (100-4000 obr./min., prisilno vodeno hlađenje) |
| SLIDE WAY--Pogost | |||
| smer x posuvnica | 3 x 6 klizalnikov, širina 55mm | Smer Z posuvnica | 4 x 8 klizalnikov, širina 55mm |
| Osa Y (detilno vrtanje) | 2 x 4 klizalnikov, širina 30mm | ||
| Krogla ščipka --HIWIN | |||
| Natančnost krogle škrbne ščitnice | Raven C3 | Premer krogle škrbne ščitnice x.y.z | x: φ50 z: φ50 y:φ25 |
| Nosilke za ščipko | Nachi | Hladilnik in klimatizacija električnega skrinja | √ |
| Nadzorni sistem | |||
| Standardna oprema | Siemens 828D | Motor za os Z | 22NM |
| Motor osi Z | 22NM | Motor za os Y | 12NM |
| Hitrost podajanja | |||
| Hitra hitrost presledka XZos | 20 m/min | ||
| Natančnost | |||
| Ponovna pozicioniranja | 0.008mm | Položaj | 0.012mm |
| Vrteči se konec izteče v osevnem smere | 0.005mm | Preskovna hitrost | 0.1-1000mm/min |
| Najmanjša povečava vnosov | 0.001mm | Ravnanje površine | Ra1.6 |
| ZAHTEVE PO MOČI | |||
| Vir napajanja | 3￠-AC 380V 50HZ±5% | Poraba energije | 38kw |
| Strojno opreme je zazemljena in ima zaščito pred izpadkom elektrike 0.005mm Preskovna hitrost 0.1-1000mm/min | |||
| Tribojni statusni kazalec dela stroja 0.001mm Ravnanje površine Ra1.6 | |||
| Drugo | |||
| Hidravlični tlak je stabilen | 2.2kw | Motor hlačila | 750W |
| Teža stroja | 10T | Teži ploščino (dolžina × širina × višina) okoli | 2800*2400*2800 |
| Postrojenje uporablja popolnoma zaklenjeno zaščito, zaščitna naprava je varovna in zanesljiva, ter mora ustrezati splošnim tehničnim predpisom GB15760-1995 za varnostno zaščito metalnih rezalnih strojev. | |||
| Določite različne označbe smeri plinov in vode, označite delovno območje različnih prikazovalcev ter označite raven uporabe sredstev. | |||
| Strojne orodje in konfiguracije | ||||
|---|---|---|---|---|
| NE | Ime | specificacija | količina | opomba |
| 1 | dom | KD500 | Ena | |
| 2 | CNC sistem | Siemens 828D | Ena | |
| 3 | vrsalna enota | TAC struktura | Ena | |
| 4 | točilni ogrom | Nemčija FAG/Japan NSK | Ena | |
| 5 | Servomehanizem 37KW | Beijing Super Synchronous | Ena | |
| 6 | Servinski motor osi | Beijing Super Synchronous | Ena | |
| 7 | X\/Z\/Y servomotor | Siemens | Pet | |
| 8 | Vijči nosilci | Nemške fag | Ena | |
| 9 | Nosilka v smeri Z in smeri X | Tajvan Stabilnost (H-raven) | Ena | |
| 10 | Vodilna raila v smeri Y in Z | Tajvan Stabilnost (H-raven) | dva | |
| 11 | Vodilna raila v smeri Y | Tajvan Stabilnost (H-raven) | Ena | |
| 12 | Vodilna ščekovina v smeri X | Tajvan Shangyin/Yintai (C3) | dva | |
| 13 | Vodilna ščekovina v smeri Z | Tajvan Shangyin/Yintai (C3) | dva | |
| 14 | Ščekovina v smeri Y | Tajvan Shangyin/Yintai (C3) | Ena | |
| 15 | Vodoravni osemstajni tornjak | Tajvan Maikun | Ena enota | |
| 16 | hidravlična trikrakova klinija 18 palcev | Yantai Zhonghe | Ena enota | |
| 17 | Hidravlična vrteča valjka | Yantai Zhonghe | Ena enota | |
| 18 | Hidravlična postaja | Ge Yao | Ena enota | |
| 19 | grindvaljka | domači | En nabor | |
| 20 | olajsko ohlajanje sistem | domači | En nabor | |
| 21 | Delovno svetlo | ONN | En samodejen kos | |
| 22 | Glavni elektroaparati | schneider | En nabor | |
| 23 | Odstranjevanje strupov (zadnje odstranjevanje strupov) | domači | Dve množici | |
| 24 | V celoti zaprti zaščitni pokrov | En nabor | ||
| 25 | Sinhronizirana pasovna prenosnica glavnega valja 14M | Optibelt | En nabor | |
| 26 | Glavni valovni kolesnik | En nabor | ||
| 27 | Zmanjševalno razmerje vretila 1:2,4 | Teoretičen moment vretila 912 Nm | ||
| 28 | Dvojni držalac za žile po osi Y | Stran žile 25 | po ena kosov | |
| 29 | Avtomatska vrata | En nabor | ||
| 30 | Alarm, če je razdalja med stolpci manjša od 180 med ročnim in avtomatnim delovanjem | |||
A: Pogoji in obdobje, v katerem je ponudnik odgovoren za kakovost: Po sprejemu strojnega orodja začne obdobje jamstva, ki traja dvanajst mesecev. Oprema izvaja tri jamstva in obdobje jamstva je eno leto.
B : Če se oprema pokvari med uporabo, bo ponudnik v roku 2 ur po prejemu obvestila od kupca podal rešitev v roku 8 ur. Če je potrebna obravnava na lokaciji, bo osebje posredovalo do kupca v roku 48 ur.
C : Če pride do napake med jamstvenim obdobjem, bo ponudnik zagotovil brezplačne popravilne storitve (razen v primerih, ko je stroj pokvarjen zaradi človeškega dejanskega postradavka strani kupca ali končnega uporabnika); za napake, ki jih povzroči nepravilna uporaba, bo naložena stroškovna matura.
D : Ko prispeli stroj na zavod uporabnika, če ni mogoče opraviti namestitve in prilagajanja v določenem času zaradi razlogov strani kupca, bo jamstveno obdobje poteklo 12 mesecev po pristanku pri uporabniku, in storitve treh jamstev več ne bodo bile ponujene.
E : Standardi točnosti naprave jih določa ponudnik skupaj s pogodbo.
Ta strojna postaja je primerna za visokohastne oseke, tvrdmetanske oseke in različne visoke zmogljive oseke. Lahko obdeluje črno metalo, neželene metale in nekatere nekemikalne materialne delove. Na strojni postaji lahko izvede hrub in končni procesi obdelave, kot so zunanje in notranje valovite ploskve, zunanje in notranje stožčaste ploskve, končne ploskve, režnje, stopnje in krožne lokove. Primerna je za obdelavo delov s velikimi serijo, z visoko točnostjo obdelave in visokimi zahtevami po dimenzionalni usklajenosti.
Obisk stranke
Da, podpiramo ODM/OEM in lahko izdelujemo in prilagajamo ekskluzivne modele po vaših željah.
Prosim, povejte mi svoje specifikacije. Izbiramo najboljši model za vas. Lahko nam pošljete tudi risbo izdelka. Izbrali bomo najbolj primeren stroj za vas.
A: 30% predplačila po pogodbi, 70% plačila pred pošiljko, lahko se dogovorimo glede na vašo situacijo.
Odgovor: Naša tovarna se nahaja v mestu Tengzhou, Zaozhuang. Kitajska, poštna številka 277500. Toplo dobrodošli na obisk.
Dobavni čas je 7-10 dni. Če izberete posebno konfiguracijo, bo dobava čas ustrezno podaljšati
