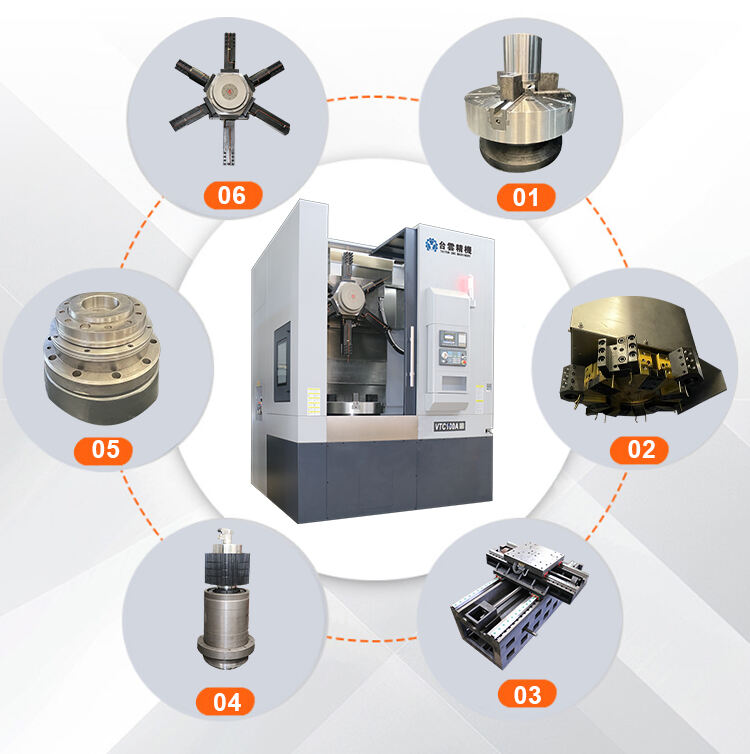

Tajnov vertikalni vrtalni stroj VTC100A uporablja visoko hitrostno, visoko natančno in visoko trdno strukturo sestavne enote z ležaji serije NN za boljšo stabilnost. Za zagotovitev natančnosti so uporabljene visoko natančne tajvanske vodilne tirnice.
Postelj je izdelana iz visokokakovostne sive litine HT300 kategorije, ki je bila toploto-zastarela in stresno raztopljena. Material je visoko stopnje litina s nizkim stresom, uporablja se učinkovite mere za zmanjševanje vibracij.
Držalo za orodje ima več različnih konfiguracij, uporabniki lahko prosto izbirajo glede na svoje dejanske potrebe in navade pri uporabi.
Standardna konfiguracija:
Tajvanovski vodoravni 8-stožinski orodni nosilec, ta vrsta orodnih nosilcev je nadzorovana s servomotorji, lahko hitro izbirata orodja v obeh smerih, hidravlično zaklenjena in zelo tuja;
Taliansko navpično štiristojno servodržalo za orodja, to držalo za orodja ima odlično konstrukcijsko zgradbo in visoko tujo, uporablja servotehnologijo za vrtenje, indeksiranje in hidravlično zaklep, vrtenje in indeksiranje sta stabilna in natančna, posebej primeren za obdelavo del v avtomobilski industriji.
Standardni špiljek tega strojnega orodja uporablja hidraulični špiljek s specifikacijo 24/32 palcev. Špiljek je vodotak, in med kliznim prileganjem med kraljem in diskom je trak za zatvarjanje, ki učinkovito preprečuje pretok hlajivke skozi špiljek na os, ter preprečuje, da se strže vstopajo na klizno ploskev in jo oškodujejo.
Na končnem delu špiljka so tri T-različice, kar omogoča strankam, da zamenjajo različne nameščalnice. Imajo dobro prilagodljivost in lahko izpolnjujejo zahteve uporabnikov za obdelavo različnih delovin.
Osenčna enota te vrste strojnega orodja v dizajnu uporablja trenutno mednarodno napredno in zrelo gradivo.
Sprednja podpora valja sestoji iz dvo vrste valčastega točilnega nosilca in dvojno usmerjenega naprednega kroglega točilnega nosilca, zadnja pa je dvo vrsta valčastega točilnega nosilca; nosilci uporabljajo uvožene natančne točilne nosilce, pri čemer so nosilci smarženi z uvoženo visokogorsko mašo. Aksialni in radialni prednapetosti sistema vala se lahko prilagajata s klinom, z visoko radialno in aksialno tuhnostjo. Radialni prostor se lahko prilagaja z notranjim krožnim prstencem valčastega nosilca, da se dobi najboljša obdelovalna natančnost in nizka delovna temperatura.
Glavni motor tega serija strojnih orodij vodi vrtečo os preko uvoženega sinhronnega pasu, kar zagotavlja visoko učinkovitost, nizek zvok in nizek vibracije celotnega prenosnega sistema, da se izpolnijo reževalne zahteve različnih pogojev, kot so nizka hitrost in visoka obratna momenta ter visoka hitrost in visoka moč strojnega orodja. Vrteča skrinka in podstavek sta povezani skozi odprtino, tako da ima vrteči sestav strojnega orodja visoko pevnost.
Os X/Z je pogona s servomotorjem in je neposredno povezana z kroglim škrabnikom preko elastičnega združevanja. Krogli škrabnik je nameščen z obeh strani fiksno.
Oba osnovna vodila uporabljata talianske krožne valjaste točilne vodilne pare, ki so tipa enakih nosilnih moči v štirih smerih, z visoko natančnostjo, velikim nosilcem in visokim hitrostnim premikanjem valčkov. Njihove izjemne prednosti so mala dimenzija, visoka natančnost in nizki stroški vzdrževanja. Predstavljajo priložnost za uporabnike, ki iščejo visoko natančnost in visoko cenovno učinkovitost, in so posebej primerni za primer, ko je zahtevana visoka stopnja skladnosti velikosti delov.
Ta stroj je CNC stroj z visoko stopnjo avtomatizacije in je opremljen z hidravličnim sistemom. Glavni hidravlični upravljalni komponenti hidravličnega sistema so izbrani med znameniti brezi ali domačimi kakovostnimi proizvodi.
Stroj je opremljen z domačim centralnim samodejnega smarnega sistemom ter ima funkcije opozoril na raven tekočine in tlak.
Povratni tok hlajenja tega strojnega orodja je 4m³/h in napornost 40 metrov. Rezervoar za hlajno vodo je ločen od glavnega stroja, da se zagotovi, da je natančnost strojnega orodja zaščitena pred negativnim vplivom reznih toplin. Uporablja se hlajni pumpe, in cev na podlagi stroja je povezana, da se odbije železne struge na strojni sklopu, s čimer se zmanjša vpliv odpadnih strug na stroj.
To strojno orožje ima popolno ščitno zaščito in upošteva več mer varstva varnosti. Pojasnjava zaščitnih vrata z ukrepom posiljanja stekla zagotavlja varnost stroja in osebja.
Ko se strojno orodje sreča z nenadnim zunanjim izklopljanjem električne energije ali samovoljno napako, zaradi posebnega načrta upravnega kroga ni mogoče premikati osi strojnega orodja, hladilna motorja itd., če je že v stanju "zagon", bo prešel v stanje "ustavitev"; če je že v stanju "ustavitev", ne more samodejno preiti v zagono, kar zagotavlja varnost strojnega orodja. V primeru nenadnega izklopljanja električne energije ali napake se meni programa, shranjen v računalniku, ne izgubi.
Strojno orožje ima napovedno napravo in gumb hitrega zaustavitvenega postopka, da se preprečijo različne neničarne napake, ki bi lahko povzročile poškodbe strojnemu orožju. Zaradi razumnega načrtovanja programske opreme lahko napoved prikaže besedilno sporočilo in številko napovedi na zaslonu ter jo poudari s signalno lučjo na operacijskem panelu; strojno orožje razdeli način obravnavanja napovedi v tri kategorije glede na stanje: "hitri zaustavljanje" za napovedi v primerih nevarnosti; "začasno ustavi podajanje" za splošne napovedi; in le "pozor" za napake pri delu.
| Parametri | |
| 1. Ime naprave | CNC vertikalna stružnica |
| 2. Model | VTC100A |
| Potovanje | |
| 3.1.1 os x | 850mm |
| 3.1.2 os z | 1000mm |
| Kapaciteta | |
| 3.2.1 Največji premer točenja | φ 1250 mm |
| 3.2.2 Največje točenje na kljukah | φ 600 mm |
| 3.2.3 Največji premer točenja | φ1000mm |
| 3.2.4 Največja višina točenja (Max.turing High) | φ85 0 mm |
| Vreteno | |
| 3.3.1 Hitrost valja | 50～ 800rpm |
| 3.3.2 Motor valja (servovalovni motor) | αiI 50/5000-B |
| Motor vretena | 45 kW |
| Motor za moment | 375N.m |
| 3.3.4 Valj (razred ložišč valja) | LGS200 |
| 3.3.5 Spoljašnji premer jedra osi (Izmjeritev-Narjen) | φ 200 mm |
| Zmanjševalno omrežje (Zmanjšava hitrosti) | 1:2 .3 |
| SLIDE WAY—Taiwan Hiwin/Intime | |
| 3.4.1 smerovna plošča x-osi | 2 kosov, širina 55mm |
| 3.4.2 smerovna plošča z-osi | 2 kosov, širina 55mm |
| Krogla škrbna ščitnica — Taiwan Hiwin/Intime | |
| 3.5.1 Natančnost krogle škrbne ščitnice | C3 |
| 3.5.2 Premer krogle škrbne ščitnice x.y.z | x ：φ 50 |
| z ：φ 50 | |
| Hitrost podajanja | |
| 3.6.1 Hitrost hitrega premikanja XZ-osi | 15m/min |
| Natančnost | |
| 3.7.1 Ponovna pozicioniranja | 0.008mm |
| 3.7. 2 Položaj | 0,01 mm |
| 3.7. 3 Najmanjša povečava vnosov | 0.001mm |
| Drugi parametri naprave (OTHERS) | |
| 3.8.1 Hidravlični tlak je stabilen | 2.2kw /50Hz-30L |
| 3.8. 2 Presetovana teža | 11500kg |
| 3.8. 3 Pakirne razmere (dolžina x širina x višina) | 2950*2800*3850mm |
| Oprema uporablja polno zaklenjeno zaščito, zaščitna naprava je varna in zanesljiva, mora biti v skladu s standardom GB15760-1995 Splošne tehnološke predpise za varnostno zaščito metalnih režalnih strojev. | |
| Nastavljene so različne znaki za smer hidravličnih, pnevmatičnih in vodnih cev, označeni so delovni obsegi različnih priborov ter označena znamka uporabljene sredstva. | |
Uporaba
Ta strojna postaja je primerna za visokohastne oseke, tvrdmetanske oseke in različne visoke zmogljive oseke. Lahko obdeluje črno metalo, neželene metale in nekatere nekemikalne materialne delove. Na strojni postaji lahko izvede hrub in končni procesi obdelave, kot so zunanje in notranje valovite ploskve, zunanje in notranje stožčaste ploskve, končne ploskve, režnje, stopnje in krožne lokove. Primerna je za obdelavo delov s velikimi serijo, z visoko točnostjo obdelave in visokimi zahtevami po dimenzionalni usklajenosti.
Potrdilo
Ogledi strank:
Pogosta vprašanja:
ali lahko ponudite storitev prilagajanja oblikovanja?
Da, podpiramo ODM/OEM in lahko izdelujemo in prilagajamo ekskluzivne modele po vaših željah.
2.Kako izbrati najprimernejši stroj?
Prosim, povejte mi svoje specifikacije. Izbiramo najboljši model za vas. Lahko nam pošljete tudi risbo izdelka. Izbrali bomo najbolj primeren stroj za vas.
3.Kakšni so vaši plačilni pogoji?
A: 30% predplačila po pogodbi, 70% plačila pred pošiljko, lahko se dogovorimo glede na vašo situacijo.
4.Kje je naša tovarna?
Odgovor: Naša tovarna se nahaja v mestu Tengzhou, Zaozhuang. Kitajska, poštna številka 277500. Toplo dobrodošli na obisk.
5. -Prav. Koliko časa imate za dostavo?
Dobavni čas je 7-10 dni. Če izberete posebno konfiguracijo, bo dobava čas ustrezno podaljšati
