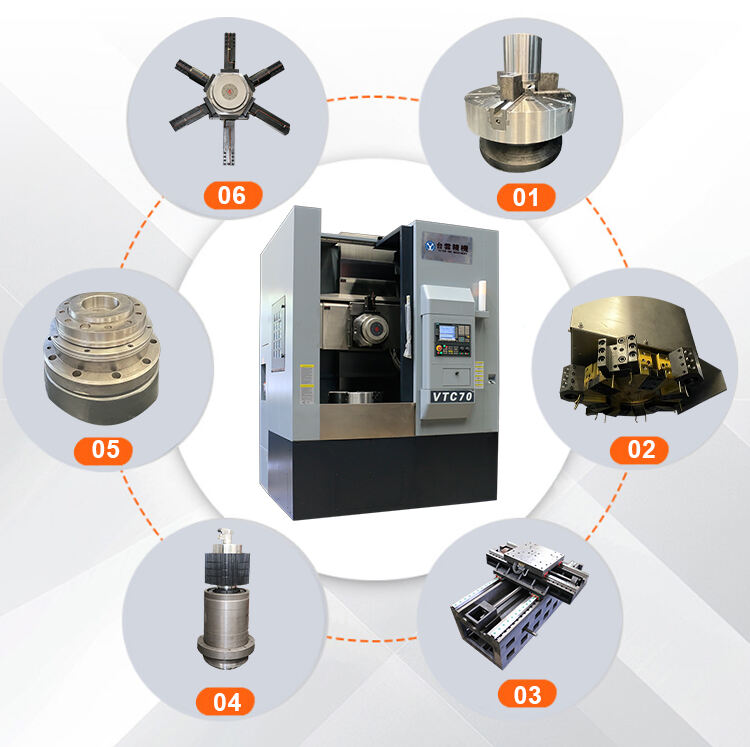

VTC70 CNC navpično vrteča točilnica

VTC70 CNC navpično vrteča točilnica

Podpora prilagoditvi

1. Ograjev za lego

Material za ogrodje je visokokakovostna siva litina HT300, ki je prodrgana termičnim zastarevanjem in raztopljanjem napetosti. Material je izdelan iz visokoobremenitve litine nizeke napetosti in so sprejete učinkovite ukrepe za pritoženje.

2. Sekcija nožarskega stolpa

Držalo za nož ima več konfiguracij, uporabniki pa lahko prosto izbirajo glede na svoje dejanske potrebe in navade pri uporabi.
Standardna konfiguracija: talajski vodoravni osemstojni nožni držalec, ta vrsta nožnih držalcev je za upravljanje z servo motorji pri indeksiranju, ki lahko hitro izbirata noža v obeh smerih, z hidravličnim zaklepom in zelo visoko krutostjo;

Talajski vodoravni osemstojni servo nožni držalec ima odlično konstrukcijsko obliko in visoko krutost. Uporablja servo tehnologijo za indeksiranje, deljenje in hidravlični zaklep, kar zagotavlja gladko in točno indeksiranje, in je posebej primerni za obdelovanje delov v avtomobilski industriji.

3. ​Servo pogon neskončno spreminjajoče močne konfiguracije

Standardni škrapniki tega strojnega orodja je hidravlični škrapnik z specifikacijo 24 palcev. Škrapnik je vodenjakozavitek škrapnik, na sušenjski priležnosti med škrapnikom in diskom je trak za zapiranje, ki učinkovito preprečuje, da se hlinitina presuje skozi škrapnik do glave in preprečuje, da se strže vstopijo v sušenjsko ploskev in poškodujejo sušenj.

Vrtnica na strani ima 3 T-oblika sloti, kar je praktično za stranke, saj lahko zamenjajo različne nameščaje in orodja. Imajo dobro prilagodljivost in lahko izpolnijo zahteve uporabnikov za obdelovanje različnih delov.

4. Vrtenjski del

Vrtenjska enota tega serija strojev uporablja napredno in zrelo gradivo v sedanji mednarodni dizajn. Prednja podpora glavne osi sestoji iz dvovrstnega valjnega kotalnega nosilca in dvosmernega napovednega kotalnega nosilca s kroglim kontakom, zadnja pa je dvovrstni valjni kotalni nosilec; Kotalni nosilec uporablja uvožene natančne vrtenjske kotalne nosilce, pri čemer je smarvanje kotalnega nosilca namenjeno uvozu visoko hitrostnih maščob. Osična in stranska prednapetost vrtenjskega sistema se lahko prilagaja s pomočjo metlice, kar ji omogoča visoko osično in stransko pevnost. Notranji prsten kotalnega nosilca lahko prilagaja stransko praznino, s čimer doseže najboljšo obdelovalno natančnost in nižjo delovno temperaturo.

Glavni motor tega serija strojnih orodij vodi vrtečo os prek uvoženih sinhroniziranih pasov, kar zagotavlja visoko učinkovitost, nizek hlajenj in majhne vibracije celotnega prenosnega sistema, da se izpolnijo reževalne zahteve različnih pogojev, kot so nizko hitrosti z visoko točnostjo in visoke hitrosti z visoko močjo strojnega orodja. Osovina in podstavek so integrirana skozi otroke, kar strojnemu orodju omogoča visoko pevnost osnovne enote.

5. Sistem napajanja

Os X/Z je vodena s servomotorjem in neposredno povezana z kroglim škrabilom prek elastičnega združenja. Krogli škrabil je nameščen z fiksno namestitvijo na obeh straneh.

Oba vodilna računa uporabljata talijanske krožne valjaste točkovne vodilne pare, ki so tipa enakega nosilnega vseh štirih smeri, z visoko natančnostjo, velikim nosilnim zmogojem in hitrim premikanjem valjev. Njihove izjemne prednosti so majhna velikost, visoka natančnost, nizek strošek vzdrževanja in so prva konfiguracija za uporabnike, ki iščejo visoko natančnost in cenovno učinkovitost. Posebej je primerna za primer, ko je potrebna visoka skladnost velikosti delov.

6. Hidravlični sistem in smarni sistem

Ta strojni orač je visoko avtomatiziran CNC strojni orač, opremljen z tekočino
Pritiskni sistem. Glavni hidravlični nadzorni elementi hidravličnega sistema so izbrani iz poznanih
Znamke ali domačih visokokakovostnih izdelkov.

7. Smarna postaja

Strojni orač uporablja domačo centralizirano samodejno maščobno skupino in ima funkcije opozoril na ravno tekočine in pritiska.

8. Hlajanski sistem (vodni hlaj)

Hladilna pumpe tega strojnega orodja ima protok 4 m³/h in napojno višino 40 metrov. Hladilna voda je ločena od glavnega motora, da se zagotovi, da ni točne presnosti strojnega orodja vplivala negativno režeca toplota. S hladilno pumo so vodovodi na osnovi stroja povezani za iznenančenje železnih strupin s strojnega telesa, s čimer se zmanjša vpliv odpadnih materialov na stroj.

9. Skraper

To strojno orožje je opremljeno z vlečnim lanjem za prevoz strupin, ki se uporablja za zbiranje in prevoz različnih vrst valjenih, skupinastih, blokovitih strupin ter bakra, aluminija, litine in drugih odpadkov.

10. Električni sistem strojnega orodja

Električna oblika strojnega orodja ustreza standardu GB5226.1-2002.
Električna kruga imajo zaščito pred prekomernim tokom in kratkim stikom, medtem ko so povezane dejanja strojnega orodja opremljena z ustrezno mehansko zaključitvijo, da se zagotovi varnost naprave in osebja. Električni sistem ima funkcijo samodiagnostike, in sicer lahko operatorji in održevalci na podlagi kazalcev in prikazov vsakodnevno spremljajo delovno stanje različnih del strojnega orodja.

Glavne električne komponente strojnega orodja izbiramo med uvoženimi in slovensko-tuji skupinami, da se zagotovi varnost in zanesljivost strojnega orodja.
Časovno-štirična strojna oprema ima stroge zahteve glede napajalnega vira. Ko se sprememba napetosti v elektroenergetskem omrežju presega AC380V ± 10% in frekvenca 50Hz ± 1Hz, je treba dodati stabilizator napetosti, sicer bo vplival na normalno delovanje časovno-štirične strojne opreme.

10. 1Električni kabinet

Običajna konfiguracija električnega ohišja uporablja popolnoma zaključeno strukturo in je opremljena z klimatizacijo za dosego prašinskega varstva in hlahtenja. Vnotraj električnega ohišja je rezerviran prostor za razširitev funkcij.

11. Električni sistem strojnega postaja

Ta strojni postaj je opremljen s polnim zaščitnim pokrovom in upošteva večje varnostne ukrepe. Posiljeno steklo na zaščitni vrati zagotavlja varnost tako strojnega postaja kot osebja.

Ko strojni postaj sreča nenadno zunanjega izklopa elektroenergije ali samodejne napake, zaradi posebnega dizajna upravnega kroga, osi strojnega postaja ne moremo se gibati. Če je hladilni motor že v stanju "zagon", bo prešel v stanje "ustanovitev"; če je že v stanju "ustanovitev", ne more samodejno preiti v zagonsko stanje, kar zagotavlja varnost strojnega postaja. Pri nenadnih izklopilih ali napakah se meni programa shranjenega v računalniku ne izgubi.

Orodni stroj je opremljen s posredovalnim napravljem in gumbom za hitro ustavitveno, ki lahko preprečita različne nesrečne napake, da povzročijo poškodbe orodnemu stroju. Zaradi razumenega načrtovanja programske opreme se lahko opozorila prikažejo z besedilom in številki opozoril na spremljevalcu, označena z kazalci na operacijskem pultu; Orodni stroji razvrstijo metode obravnave opozoril v tri kategorije glede na situacijo: izvedba "hitrega ustavitvena" za hitra opozorila; Izvedi 'ustavitev podajanja' za splošna opozorila; Le zagotovite 'poziv' za operacijske napake.

12. Barva stroja

Barva orodnega stroja bo izvedena v skladu s standardi družbe. Če ima uporabnik posebne zahteve, se barva orodnega stroja določi ob podpisovanju kontrata.

13. Električni sistem stroja

(1) Celoten stroj uporablja enotno hranilno napetost tri-faznega AC 380V ± 10, 50Hz;

(2) Delovna okoljska temperatura stroja je 10-40 ℃;

(3) Relativna vlažnost okolja je manjša ali enaka 85;

(4) Delovna delavnica brez škodljivih plinov, tekočin in prašnika;

(5) Uporabnik pripravi zahtevano hidraulično olje 32 # za strojno opremo;

(6) Mesto namestitve naj bo standardna delavnica brez virov vibracij, virov prašnika in elektromagnetne sevanja;

(7) Uporabniki pripravijo potrebne izdatke nizke vrednosti, kot so čiščilne sredstva, bavno platno itd;
