Seria VTC e tokave vertikale CNC me kolonë të njëjashme është një produkt i integruar electromekanik i larg dhe teknologjik, ku kompania jonë ka absorbit teknologji të parë në dizajn dhe prodhim, ka implementuar norme të sakta të biznesit, është eCHIPuar me komponente funksionale të mëdha brenda dhe jashtë shtetit, dhe ka arritur largim forcosh në performancën strukturale. Tavolina punon me ngarkim të larg, masina ka kungjeri dinamik dhe statik të larg, të gjitha lëvizje janë sigurë dhe të besuara, kohe e përdorimit është e gjatë dhe eficienca e procesimit është e largt.
Ky makinim është i përshtatshëm për rrjetë të gatshëm me shpejtësi larg, rrjetë të gatshëm me ligj dhe ndryshore rrjetë të gatshëm me performancë larg, procesimi i metaleve të zezë, metaleve jo të zezë dhe disa materialë jo metalike. Mund të plotësojë procedurat e procesit të rëndullimit dhe të detajimit si hyrje dhe dalje cilindrike, hyrje dhe dalje kënde, fyçet, larg dhe rreze, dhe arkuj cirklar në makinen e procesit. I përshtatshëm për procesimin e pjesave me sërë të mëdha, akuracitet procesimi të larg dhe kërkesa të larg për njohuri dimensionale.

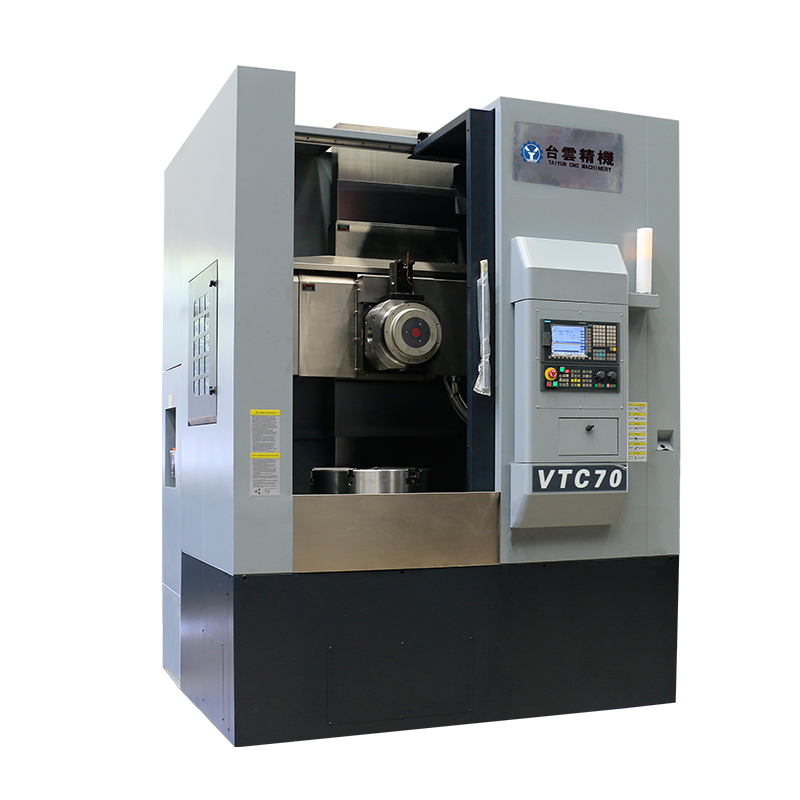

Larg VTC70 CNC vertikale
Mbështetje për Personalizimin
Largu është bërë nga gusht i larg dhe i plotë gray HT300 klasë, i cili ka qenë i zbatuar me lig dhe i liruar nga presjet. Materiale janë gusht i fortë dhe i ulët stresi, dhe kanë zgjedhur masave të efektive për t'u ndaluar shoket.
Mbajturja e rrëmujve ka një varg të përbashkët konfigurime, dhe përdoruesit mund të zgjedhin lirë sipas nevojave të vërteta dhe habiteteve të përdorimit.
Konfigurim standard: mbajtës 8-stacionesh orizontale Taiwan, ky seri mbajtës të rrëmujve kontrollohet nga motorë servoe, mund të zgjedhë shpejt rrëmuj në dy drejtime, zakonisht i bllokuar hidraulikisht, dhe ka një rëndësi e ulët;
Kapak servori vertikale me 4 stacione nga Taiwan, ky kapak ka një strukturë dizajni e mirë dhe larg dhe kaqinë e larg, përdor teknologji servore për rrotullim, indeksim dhe bllokim hidraulik, dhe rrotullimi dhe indeksimi janë të qëndrueshëm dhe të sakta, veçanërisht i ndjeshëm për procesimin e pjesave në industrijën automobilistike.
Norma e karkuluar për këtë makinë rrjeti është një karkul hidraulik me specifikim të 24 incha. Karkuli është një karkul lindje-dhembje, dhe ka një shtrengër sigillues në lidhjen lëndore midis klitës së karkuluari dhe trupit të disku, që mund të sigurojë në mënyrë efikase që lëndja e rrefullit të mos largohet në akordin përmes karkuluari dhe të mos lejojë pjesëve të larguara të hyjnë në sipërfaqen e lëndore dhe të dëmtojnë klitën.
Llogari e këtij serieteje të mjeteve tjerares është ndjeshme me strukturën më e avancuara dhe të rritur në larg dhe për disa vjet. Mbështetja e para e llogarit është përbërë nga një mbështetje rrotullim shkronjore me dy ra, dhe një mbështetje kromide kontak angul që lëshon dy drejtime, ndërsa mbështetja e pasdites është një mbështetje rrotullim shkronjore me dy ra; mbështetja përdor beringe presje të importurne të llogarive, dhe mbështetja u llargua me gjashe burim të shpejtësisë së larguar të importuara. Presioni aksial dhe radial të sistemit të llogarit mund të rregullohen me një ngulër, me larg dhe aksial të larg të larg të larg të larg të larg. Largimi radial mund të rregullohet me anën e brendshme të beringes rrotullim për të Marrë precizionin më të mirë të procesimit dhe temperaturën e punës së ulët.
Motori kryesor i kësaj serijeje të mjekurshërve bën të rrojtë spindlli për birmë të importuara, duke siguruar në këtë mënyrë efikasitet të larg, zvogëlton zonën dhe vibratet për të plotësuar kërkesat e larg për ngjashmëri të ndryshme si jo e shpejt dhe torqi i larg dhe e shpejt dhe energji e larg të mjekurshërve. Kuti e spindllit dhe bazë e lidhen përmes lozhërave, për të siguruar se pajisja e spindllit të mjekurshërve ka larg dhe kaqinë e larg.
Akshi X/Z është i ndjekur nga një motor servoe dhe është i lidhur drejtpërd me skrua e pallatave përmes një koplime elastike. Skrua e pallatave është montuar me dy përfundime fiks.
Kështuqë të dyja akse të udhëtimit përdorin rreth të cilindrike roluese të Taiwan, të llojit me ngarkim të barabartë në katër drejtime, me precizion larg, ngarkim të madh dhe shpejtësi larg të larg të larg. Larg përfitimet e saj të ndryshme janë dimenzione të vegjël, precizion të larg dhe kusht të uljes së mbajtjes. Është konfigurimi i parapëlqyer për përdoruesit që kanë qëndrim për precizion të larg dhe performancë të larg, dhe është veçanërisht i përshtatur për raste ku ka kërkesa të larg për njohurinë e pjesëve të përmasave.
Ky makinari ka mbrojtje të plotë të varrët, dhe ka llogaritur shumë mesuarje të mbrojtjes së sigurisë. Dizajni i porthes së mbrojtjes me gjashtë të theksuar siguron siguri për makinën dhe personel.
Kur mjekërja themelore e takon me ndalim të rëndomtë të energjisë jashtme ose me dështimi vetvetë, për shkak të dizajnit të veçantë të rrotullit kontrollues, akshti i mjekërjes së themelore s’mund të lëvije, dhe motori rrefinues, etj., në qof të jetë tashmë në gjendjen "fillim", do të hyj në gjendjen "ndalim"; nëse tashmë është në gjendjen "ndalim", s’mund të hyj automatikisht në gjendje fillim, duke siguruar sigurinë e mjekërjes së themelore. Në rast të ndalimit të paqarshëm të energjisë ose dështimit, menyuja e programit e ruajtur në kompjuter s’do humbet.
Mjeti mesonjës është echipuar me një pajisje alarm dhe një buton stojc urgjesh për të paralajmëruar ndjeshkime të ndryshme të rënda nga të caktojnë dëmtim në mjetin mesonjës. Për shkak të dizajnit të logjik të softuerit, alarmi mund të shfaqet në ekran në formë të tekstit dhe numri i alarmit, dhe të tregohet nga lygji indikator në panelin e operacioneve; mjeti mesonjës pjesëton metodat e trajtimit të alarmeve në tre kategorit sipas rastit: "stojc urgjesh" për alarme të urgjeshme; "pavdekje drejtpërdrejtore" për alarme të përgjithshme; dhe vetëm "larg" për gabime në operimin.
A : Kushtet dhe periودi për tjetër të pasur në përgjegjesi për kualitetin: Pasi pajisja me shkatull të jetë pranuar, ajo do të hyjë në periодin e garancisë, i cili është dymbdhjetë muaj. Ekipi implementon tre garanci dhe periody i garancisë është një vit.
B : Nëse pajisja duket problem gjatë përdorimit, tjetërri do të përgjigj brenda 2 orëve pas paralajmërimit nga bërthamtarja dhe do të prezantojë një zgjidhje brenda 8 orëve. Nëse lypset procesim në vend, personel do të caktohet për bërthamtarin brenda 48 orëve për të e trajtuar.
C : Nëse ndodh një dështimi gjatë periодit të garancisë, tjetërri do të ofrojë shërbime rregullimi falas (me përjashtim të dështimeve të pajisjes së shkatullit që janë bërë nga faktorëshuman nga bërthamtarja ose përdoruesi i fundit); tarifë kostore do të mbijetohen për dështime që janë bërë nga përdorimi i gabuar.
D: Pasi që mjeku prodhues të arri në fabrikën e përdoruesit, nëse punimet e instalimit dhe komisionimit nuk mund të kryhen në kohë për shkak të arsyeve të bërthamtarit, periода e garancisë do të skadon 12 muaj pas arritjes në përdorues, dhe sherbimi i tre garancive s’mund të ofrohet më.
E: Normat e akuracitetit të ekiparive japen nga furnizuesi me kontratën.
| Parametrat e mashinës | |||
|---|---|---|---|
1.Emri i ekiparit |
Torja Vertikale CNC |
2. Modeli |
KTC70 |
3. Sistemi |
Sistemi Guangshu 980TC3 |
||
Trip | |||
| axe x | 700mm | axe z | 850mm |
Kapaciteti | |||
| Larg dhe diametër maks. | φ850mm | Diametër larg maks. | φ740mm (horizontale) φ800mm (vertikale) |
| Larg maksimum | 850mm | ||
Fërk | |||
| Shpejtësia e spindullit | 50～1000rpm | Forca Motori Spindel (motor spindel servo) | 22Kw/750rpm |
| Lloji i spiruluas | A2-11 | Larg hardhesia e aksit të rrotullimit | HRC58-62 |
| Përmasa-Jashtme | φ160mm | Përmasat-brenda | φ55mm |
Larg nga shpejtësia |
1:2 |
||
Çhip dhe ndërrues automatik i mjatheve | |||
Lloji i Chuck |
hapa hidraulike |
Hapa me diafrazm |
gjashtëqind dhe tridhjetë |
Stacion Larg |
Oroj horizontale me tetë stacione (larg 125mm nga larg) |
||
SLIDE WAY—Taiwan Shangyin | |||
| slidë e akse x | 2 pjesë, 45mm gjerë | slidë e akse Z | 2 pjesë, 55mm gjerë |
Rrull krom —Taiwan Shangyin\/Yintai | |||
| Precizioni i skruar | C3 | Madhësia e heljes kurbore | Axe X: 40 Axe Z: 50 |
Sistemi i Larg | |||
| Aksesorët standard | Sistemi GSK 980TC3 | Motori i spindle | 22kw∕750rpm (vlerë e normës) |
| Motori për axe X | 15Nm | Motori për axe Z | 22NM |
| Parametrat e tjera të performancave mund të gjeni në listën e specifikimeve të GSK 980TC3 | |||
Gjatësia | |||
| Ripozicionim i përsërit | 0.007mm | Pozicionim | 0.01mm |
| Mënyra e vogël e hyrjes | 0.001mm | ||
Sistemi i laramallit për afër | |||
| Motori i lerdhës | 750W+1.2KW | Largimi i pompe | 4m³/h |
| Vëllimi i Tankut | 150L | Metoda largimit të chipave | Largim automatik i chipave në sedlën e pasme |
| Metoda e ftohjes | Rrefillimi dhe klimatizimi i skapave elektrike | ||
NEVOJA E LARG | |||
| Burimi i Energjisë | 3￠-AC 380V 50HZ±5% | Konsumi i Energjisë | 35KW |
| Mjeti mesor me mbrojtje nga largimi dhe mbrojtje nga ndalimi i energjise | √ | Larg Larg Indikator me tre ngjyre për gjendjen e punës së mjeteve mesor | √ |
Të tjerë | |||
| Shtypja hidraulike mbetet | 2.2KW/50Hz-40L | Pesha e Makinerisë | 9000kg |
| Zona e tokës (gjatësi x gjerësi x larg) rreth | 2400*2100*3300mm | ||
Kjo mjekër gjegjese është e përshtatshme për mjetet e gatnit të akselit në shpejtësi larg, ligalit të bardhe të gatnit dhe për të gjitha mjetet e performancës së largit të larg. Ajo mund të procesojë metal të zi, metal pa fer, dhe disa materialë jo metale. Ajo mund të plotësojë procedurat e procesit të largit dhe të detajuar si hyrje dhe dalje cilindrike, hyrje dhe dalje kònike, fyesh, largimi i rradhës, hapi, dhe arkujt rrethor në mjekër gjegjese. E përshtatshme për procesimin e pjesave me vole të madhe, akuracitet të largit të larg dhe kërkesa të largit për njohuri dimensionale.
Larg visituesve
Po, ne mbështesim ODM / OEM, dhe mund të projektojmë dhe personalizojmë modele ekskluzive sipas nevojave tuaja.
A: Ju lutem më tregoni specifikimet tuaja. Ne mund të zgjedhim modelin më të mirë për ju. Mund të na dërgoni edhe vizatimin e produktit. Ne do të zgjedhim makinën më të përshtatshme për ju.
A: 30% pagesë para pas kontratës, 70% pagesë para dërgimit, mund të diskutohet sipas situatës suaj.
A: Fabrika jonë ndodhet në qytetin Tengzhou, Zaozhuang. Kinë, kod posta 277500. Mirë se vini të na vizitoni.
Koha e dorëzimit është 7-10 ditë. Nëse ju zgjidhni një konfigurim të veçantë, koha e dorëzimit do të zgjatet në mënyrë përkatëse
