Вертикальний токарний станок серії CK — це високотехнологічний електромеханічний продукт, у якому наша компанія використала передові технології проектування та виробництва, реалізувала підприємські точні стандарти, оснащена сучасними функціональними компонентами, що дозволяють досягти потужної різки за структурними характеристиками. Робочий стіл перенагружається, у станку висока динамічна та статична жорсткість, всі рухи безпечні та надійні, термін служби довгий, а ефективність обробки висока.
VTC70 вертикальний токарний станок з ЧПУ
Підтримка налаштування
Матеріал ложа - високоякісна сіра чавунна HT300, яка підверглась термічному старінню та нормалізуючій термообробці для зняття напружень. Матеріал виготовлено з високопрочного чавуну низького напруження, а також застосовано ефективні заходи проти випадків.
Держак для ножів має кілька конфігурацій, і користувачі можуть вибирати за своїми фактичними потребами та звичками використання.

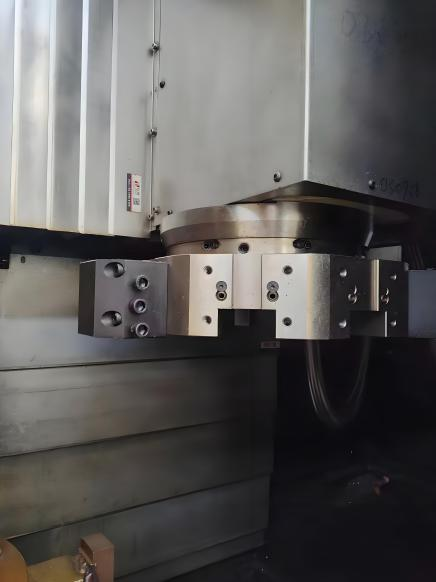

Стандартна конфігурація: тайваньський горизонтальний восьмомісний ножовий держач, цей ряд ножових держачів керується сервомоторами для індексації, що дозволяє швидко вибирати ножи у обох напрямах, з гідравлічним блокуванням та екстремальною жорсткістю;
Тайваньський горизонтальний восьмомісний серводержач має відмінну конструкцію та високу жорсткість. Він використовує сервотехнологію для індексації, поділу та гідравлічного блокування, забезпечуючи плавну та точну індексацію, і особливо придатний для обробки деталей автомобільної промисловості.

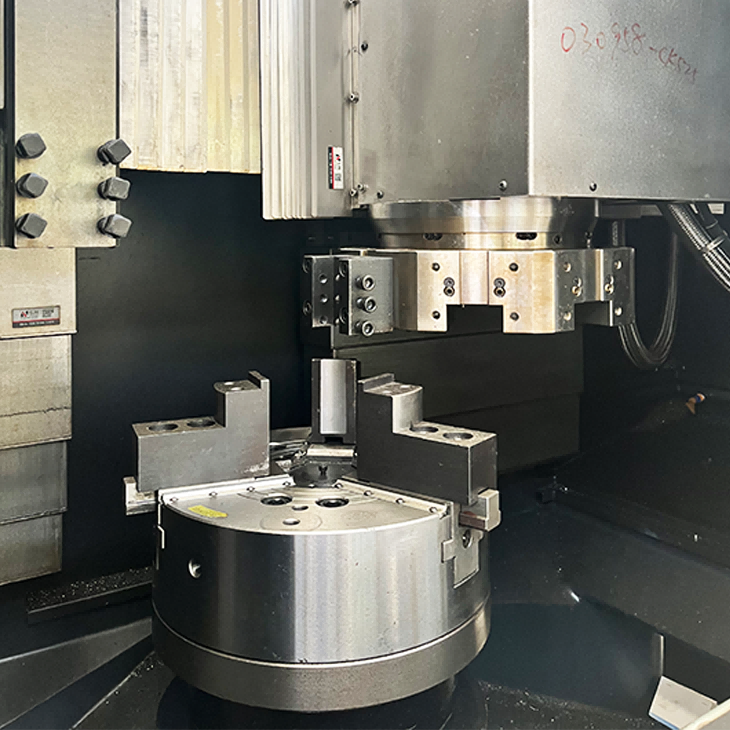

Стандартний чак цього верстату - гідравлічний чак з специфікацією 24 дюйми. Чак є водонепроникним, і між чаковою пластинкою та диском є уплотнювальна смужка, яка ефективно запобігає протіканню охолоджуючої рідини до валу через чак та заважає стружці потрапляти на повзучу поверхню та пошкоджувати пластинку.
Обличчя чаку має 3 T-образні роз EQUI, що зроблює його зручним для клієнтів при заміні різних пристосувань і кутових головок. Він має добре пристосованість і може відповідати вимогам користувачів до обробки різних деталей.
Валова одиниця цього ряду верстатів використовує передову та зрілую структуру у сучасному міжнародному дизайні. Передня підтримка головного вала складається з дворядного циліндричного роликового підшипника і двонаправленого тискового кутового контактного кулькового підшипника, а задня підтримка - це дворядний циліндричний роликовий підшипник; Підшипник використовує імпортні точні валові підшипники, а смазування підшипника використовує імпортну високшвидкісну гудку. Аксіальне і радіальне передзамовлення системи вала можна регулювати гайкою, що має високу радіальну і аксіальну жорстичність. Внутрішнє коло роликового підшипника може регулювати радіальний прогалин, таким чином досягаючи найкращої точності обробки і нижчих температур роботи.
Головний двигун цієї серії виробничого обладнання приводить у рух шпиндель через імпортовані синхронні ремені, що забезпечує високу ефективність, низький рівень шуму та вibrацій всього системи передач, щоб задовольняти вимоги розрізання при різних умовах, таких як низька швидкість з великою круттям та висока швидкість з великою потужністю. Коробка шпиндля та основа з'єднані через отвори, що надає шпинельній групі виробничого обладнання високу жорсткість.
Вісь X/Z приводиться у рух сервомотором і безпосередньо під'єднана до роликового шестерня через пружне сполучення. Роликове шестерня має фіксований метод монтажу на обох кінцях.
Обидва рельсионні підшипники осей використовують тайваньські кулькові роликові пари, які належать до типу чотирьохнаправних рівних навантажень, мають високу точність, велику несучу здатність і швидке рухливе швидкість ролика. Їх відмінні переваги полягають у компактних розмірах, високій точності, низьких витратах на техобслуговування, і це найкраща конфігурація для користувачів, які преслідують високу точність та економічну ефективність. Вони особливо придатні для випадків, коли потрібна висока узгодженість розміру деталей.
Ця фрезерна машина є високоступеневою автоматизованою ЧПУ-фрезерною машиной, укомплектованою рідиною
Система тиску. Головні гіdraulic control компоненти гіdrauliчної системи обрані з відомих джерел
Бренд або високоякісна продукція дому.
Фрезерна машина використовує внутрішню систему центрального автоматичного смазування і має функції сигналізації рівня рідини та тиску.
Насос охолодження цього гідравлічного станка має об'єм потоку 4 м³/год і напору 40 метрів. Бак з охолоджувальною водою відокремлений від головного двигуна, щоб точність станка не була негативно вплинута теплом розрізання. Використовуючи насос охолодження, трубки з водопроводом на основі станка підключуються для видалення стружки з корпусу станка, зменшуючи вплив викидів на станок.
Цей верстат укомплектований повним захищальним чохлом і враховує багато безпечних заходів. Підсилене скло захищальної двері забезпечує безпеку як машини, так і персоналу.
Коли верстат зустрічає несподіване відключення зовнішнього живлення або власну несправність, через спеціальну конструкцію контрольної кола, осі верстата не можуть рухатися. Якщо двигун охолодження вже знаходиться у стані "старт", він перейде у стан "стоп"; Якщо він вже у стані "стоп", то не може самостійно перейти у стан "старт", що забезпечує безпеку верстата. При несподіваному відключенні електропитання або поломці, програмне меню, збережене у комп'ютері, не втрачається.
Станок укомплектован пристроєм сигналізації та кнопкою аварійної зупинки, що можуть запобігти різним неочікуваним поломкам, які можуть завдання шкоди станку. Завдяки раціональному проектуванню програмного забезпечення, сигналізація може відображатися за допомогою тексту та номерів сигналів на моніторі, а також вказуватися лампочками на панелі оператора; Станки класифікують методи обробки сигналів на три категорії залежно від ситуації: реалізація "аварійної зупинки" для екстрених сигналів; Використання "зупинки подачі" для загальних сигналів; Тільки надання "підказки" для помилок у управлінні.
A: Умови та термін, протягом яких постачальник несе відповідальність за якість: Після приймання верстату починається період гарантії, який триває дванадцять місяців. Обладнання має три гарантійних умови, а термін гарантії становить один рік.
B : Якщо обладнання вийде з ладу під час експлуатації, постачальник відповість протягом 2 годин після отримання повідомлення від покупця і знайде рішення протягом 8 годин. Якщо потрібна обробка на місці, працівники будуть направлені до покупця протягом 48 годин для вирішення проблеми.
C : Якщо поламка відбудеться під час терміну гарантії, постачальник надастиме безкоштовні послуги ремонту (окрім шкоди, започаткованої людськими факторами покупцем або кінцевим користувачем); за поломки, що виникли через неправильне використання, буде взиматися вартість послуг.
D : Після того як станок прибуде до заводу користувача, якщо роботи з монтажу та налагодження не можуть бути проведені вчасно через причини, що залежать від покупця, термін гарантії закінчиться через 12 місяців після прибуття до користувача, і послуги трьох гарантій більше не надаватимуться.
E : Стандарти точності обладнання надаються постачальником разом з договором.
| Параметри машини | |||
|---|---|---|---|
1.Назва обладнання |
ЧПУ вертикальний токарний верстат |
2. Модель |
CK525 |
3. Система |
Huazhong 818F |
||
Зрив | |||
| вісь x | 280 мм | вісь z | 500мм |
Ємність | |||
| Макс. діаметр коливань | φ750мм | Макс. діаметр обертання | φ550мм |
Шпиндель | |||
| Швидкість шпинделя | 50～1000об/хв | Потужність двигуна валка (сервоприводний двигун валка) | 18.5кВт |
| Тип шпинделя | А2-11 | Передні підшипники | NN3032K |
| Розмір [внутрішня дірка x зовнішній діаметр x висота] | φ160×φ240×60 | Задні підшипники | NN3026K |
Розмір [внутрішня дірка x зовнішній діаметр x висота] |
φ130×φ200×52 |
Розмір - Зовнішній |
φ160мм |
Патрон і автоматична система заміни інструментів | |||
Робоча станція |
Подвійний ряд ножів (опціональна ножова башня) |
||
ПОДІБ—Тайвань Shangyin | |||
| шляховий шлих осі x | 4 частини, 45мм широкі | шляховий шлих осі Z | 4 частини, 45мм широкі |
Шаровий шруб — Тайвань Shangyin | |||
| Стандартні аксесуари | Guangshu 980TC3 | Мотор осі X | 18 Нм |
| Мотор осі Z | 30nm | ||
Система керування — Huazhong | |||
| Стандартні аксесуари | Huazhong 818F | ||
| Мотор X | 15Nm | Мотор Z | 15Nm |
Швидкість подачі | |||
| Швидкість швидкого ходу осей X, Z | 12м/хв | ||
Точність | |||
| Повторна позиціонування | 0.007мм | Позиціонування | 0.012мм |
| Найменший приріст введення | 0,001 мм | ||
ПОТРЕБА ЕЛЕКТРОЕНЕРГІЇ | |||
| Джерело живлення | 3￠-AC 380V 50HZ±5% | Споживана потужність | 35КВ |
| Станок має захисне заземлення та захист від відключення електропостачу | √ | Індикація робочого стану станка трьома кольорами | √ |
Інші | |||
| Гіdraulicний тиск стоїть | Вага машини | 8Т | |
| Площа підлоги (довжина x ширина x висота) | 3000*2200*3000мм Зарезервуйте 3-метровий простір за гірним станком для зручної установки конвеєра стружки |
||
Цей металообробний інструмент підходить для використання високоскоростних сталевих різальних інструментів, твердоалюмінієвих різальних інструментів та різних високопродуктивних різальних інструментів. Він може обробляти чорні метали, кольорові метали та деякі неметалеві матеріали. Він може виконувати грубу та точну обробку, таку як внутрішні та зовнішні циліндричні поверхні, внутрішні та зовнішні конічні поверхні, торці, розрізування шлотів, сходинок та колишних дуг на станку. Підходить для обробки деталей у великому обсязі, з високою точністю обробки та високими вимогами до розмірної згоди.
Візит клієнта
Так, ми підтримуємо ODM / OEM, і можемо розробляти і налаштовувати ексклюзивні моделі відповідно до ваших потреб.
О: Будь ласка, скажіть мені ваші характеристики. Ми можемо вибрати найкращу модель для вас. Ви також можете надіслати нам малюнок продукту. Ми виберемо для вас найбільш підходящу машину.
О: 30% авансовий платіж після укладення контракту, 70% оплата перед відправкою, може бути обговорено відповідно до вашої ситуації.
О: Наш завод розташований у місті Тенчжоу, Заоцзюан. Китай, поштовий код 277500. Щиро вітаю вас у нашому будинку.
Час доставки 7-10 днів. Якщо ви виберете спеціальну конфігурацію, час доставки буде відповідно продовжено
